БОЛТ ОТКИДНОЙ
ГОСТ 3033-79

РАЗМЕР: М5...М36







Описание товара:



Болты откидные, изготовленные по стандарту ГОСТ 3033-79, имеют необычную конструкцию, где цилиндрический стержень с полной или частичной резьбой оснащен головкой в форме кольца с небольшим отверстием внутри. Такая головка позволяет легко зафиксировать карабин, используемый в такелажных работах. Через отверстие также можно пропустить трос или канат.

Основная сфера применения крепежа: такелажные и погрузочные работы, например в тех приспособлениях, где периодично зажимают и освобождают соединяемые детали (крышки емкостей и т.д.).

Откидные болты выпускаются в трех исполнениях:

  1. Круглая головка кольцом и сплошной стержень.
  2. Круглая головка кольцом и стержень с отверстием под шплинт.
  3. Головка в виде вилки, т.е. двойное кольцо, где отверстия расположены напротив друг друга.



Детали производятся с соблюдением следующих технических условий:

  • Диаметр резьбы – от 5мм до 36мм;
  • Поле допуска – 6g;
  • Классы точности – В и С;
  • Классы прочности, материалы изготовления и покрытие – по стандарту ГОСТ 1759.0.

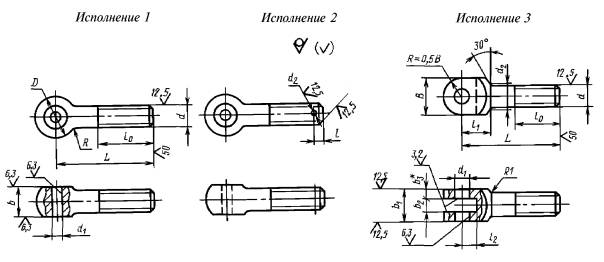

Параметры и конструкция:









Технические характеристики:





Номинальный диаметр резьбы d L l0 D d1 d2 b l R Масса 1000 шт., кг ≈, исполнение 1
М5 25 16 10 4 1,6 6 2,5 4 5
32 6
36 20 7
40 25 7
45 30 8
50 9
55 9,5
60 10
М6 32 16 12 5 8 5 8
36 20 9
40 25 10
45 30 11
50 12
55 13
60 35 14
65 15
70 16
М8 36 20 14 6 2 10 3,5 18
40 25 19
45 30 21
50 22
55 35 24
60 26
65 28
70 40 29
75 45 31
80 33
М10 40 25 18 8 12 6 32
45 30 35
50 37
55 35 40
60 40 43
65 46
70 45 49
75 51
80 54
85 57
90 55 60
95 63
100 65 66
М12 45 30 20 10 2 14 3,5 8 47
50 35 50
55 54
60 40 59
65 63
70 45 67
75 71
80 50 75
85 80
90 60 84
95 88
100 65 92
110 75 101
125 117
М14 50 30 24 12 3 16 4,5 10 83
60 40 93
65 45 99
70 50 104
75 110
80 116
85 65 122
90 127
95 133
100 75 138
110 150
125 167
140 90 170
М16 60 40 28 14 18 117
70 50 131
75 137
80 55 145
85 153
90 65 160
95 167
100 75 175
110 192
120 206
125 212
140 90 235
160 110 268
М20 80 55 34 18 4 22 5,5 12 230
90 65 250
100 75 276
110 80 300
125 80 330
140 95 370
160 110 413
180 460
200 510
М24 100 70 42 20 26 16 430
110 80 459
125 510
140 95 565
160 110 631
180 687
200 768
220 840
250 125 940
М30 125 90 52 25 6 34 20 836
140 95 926
160 110 1026
180 1140
200 1250
220 1365
250 125 1530
280 1690
М36 140 95 64 30 40 7 22 1466
160 100 1612
180 125 1768
200 1923
220 2030
250 140 2300
280 2500
320 2800





Номинальный диаметр резьбы d L l0 l1 l2 d1 d2 B b1 b2 b3 Масса 1000 шт., кг ≈
М10 60 35 16 10 8 12 16 16 8 3,8 48
65 40 50
70 45 53
М12 65 35 18 12 10 15 20 20 10 4,8 80
70 40 84
75 50 88
80 50 91
М14 65 30 22 14 12 18 24 24 12 5,8 115
70 35 119
75 40 123
80 45 127
85 50 131
90 55 135
95 60 139
100 70 143
М16 80 40 26 16 14 20 28 28 14 6,8 202
85 45 209
90 50 216
95 55 222
100 60 229
110 70 243
М20 110 60 34 20 18 24 36 36 18 8,8 446
125 70 477
140 80 508
М24 140 70 42 24 20 28 40 46 22 11,7 811
160 80 873
180 945
200 90 1016
М30 160 80 52 30 25 35 52 60 30 14,7 1581
180 90 1685
200 100 1792
М36 180 90 60 36 30 42 64 68 34 16,7 2540
200 100 2680
