БОЛТ С ШЕСТИГРАННОЙ ГОЛОВКОЙ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
ОСТ 26-2037-96

РАЗМЕР: М6...М48







Описание товара:



Болт по стандарту ОСТ 26-2037-96 предназначен для создания фланцевых соединений. Это могут быть трубопроводы, резервуары, арматура, турбины или аппараты. Чаще всего крепеж используют в газовой и нефтяной промышленности.

Детали способны выдерживать высокие (300°C) и низкие (-70°C) температуры, а также рабочее давление до 2,5мПа. Болты изготовляют из различных видов стали, например конструкционных легированных (40Х, 30ХМА), теплоустойчивых (25Х1МФ, 25Х2М1Ф), углеродистых (ст.20, ст.45) и низколегированных (09Г2С) материалов, а также из жаропрочных, жаростойких или коррозионно-стойких марок. Детали выпускают с защитным покрытием и без него.

Крепеж имеет четыре варианта исполнения:

  1. с частичной резьбой и фаской;
  2. с резьбой по всей длине и фаской;

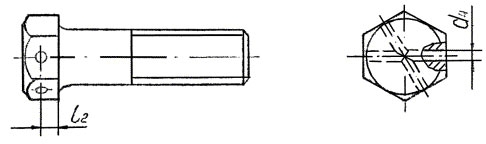

  3. с двумя пересекающимися сквозными отверстиями в головке, где оси каналов параллельны верхней плоскости;

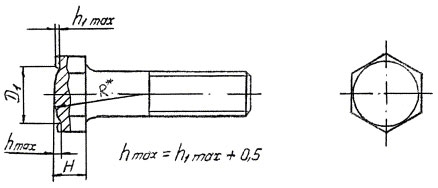

  4. с углублением в верхней части головки и без фаски.

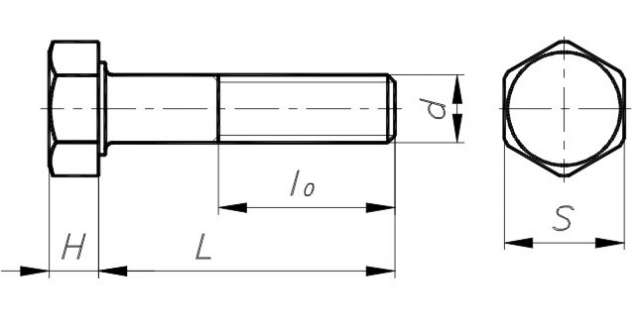

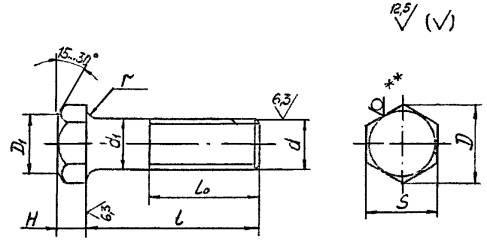

Параметры и конструкция:

















Технические характеристики:





Номинальный диаметр резьбы d М6 М8 М10 М12 М16 М20 М24 М27 М30 М36 М42 М48
Шаг резьбы Р 1 1,25 1,5 1,75 2 2 3 3 3,5 4 4,5 5
Диаметр стержня d1 по ГОСТ 19256 или ГОСТ 19258
Размер «под ключ»S Номин. 10 13 17 19 24 30 36 41 46 55 65 75
Высота головки Н Номин. 4 5,3 6,4 7,5 10 12,5 15 17 18,7 22,5 26 30
Диаметр описанной окружности D, не менее 10,9 14,2 18,7 20,9 26,2 33 39,6 45,2 50,9 60,8 71,3 82,6
Радиус под головкой r Не менее 0,25 0,4 0,6 0,8 1 1,2 1,6
Не более 0,4 0,6 1,1 1,2 1,7 1,8 2,3
Радиус головки R* - 18 32 28 34 43 52 59 74 93 116 139
Глубина вмятиныh1max - 0,5 1 1,5 2 2,5 3 3,5 4 4,5

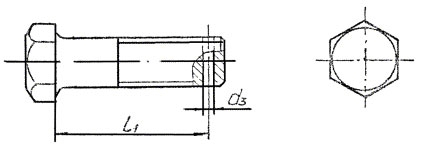

Диаметр отверстия в стержне d3 Номин. 1,6 2 2,5 3,2 4 5 6,3 8
Диаметр отверстия в головке d4 Номин. 2 2,5 3,2 4 5
Расстояние от опорной поверхности до оси отверстия в головке l2 Номин. 2 2,8 3,5 4 5 6,5 7,5 8,5 9,5 11,5 13 15





Наше предложение:



Купить болты с шестигранной головкой для фланцевых соединений отдельно или в комплекте с необходимыми деталями (гайки, шайбы) Вы можете в нашей компании “МЕГАПРОМКРЕПЬ”. Мы гарантируем Вам качество изделий, подтвержденное сертификатами и гарантией производителя, демократичные цены на продукцию, быструю доставку товара в любой регион Украины.
