РАЗМЕР: М1,6...М64
Описание товара:
Болты с шестигранной головкой, изготавливаемые по стандарту ГОСТ Р 50796-95, выпускаются с крупным шагом резьбы.
Основная сфера использования крепежа – строительство, машиностроение и различные отрасли производства.

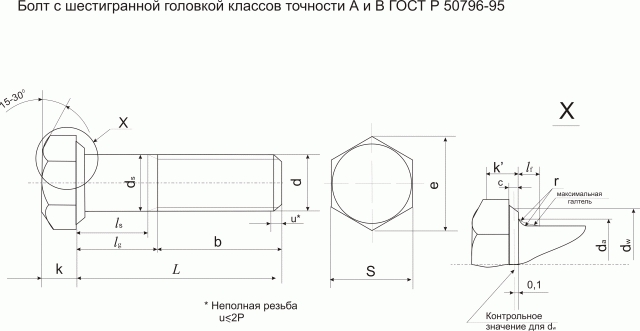

Регламент ГОСТ Р 50796-95 содержит таблицы с размерами изделий, чертежи с конструктивными особенностями деталей и технические требования с нормативами, к примеру:
- Нормативы – ИСО 4014, ГОСТ 1759.0-87, ГОСТ 1759.1-82, 1759.2-82 и другие стандарты;
- Диаметр резьбы – от 1,6мм до 64мм;
- Поле допуска – 6g;
- Классы точности – А (диаметр от 1,6мм до 24мм) и В (диаметр от 24мм до 64мм);
- Классы прочности - 5.6 , 8.8 , 10.9, а также другие по соглашению с заказчиком;
- Материалы – марки стали по стандарту ГОСТ 1759.0;
- Покрытие – по соглашению с заказчиком.
Параметры и конструкция:
Технические характеристики:
Резьба d | M1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | M8 | М10 | M12 | ||
Р1) | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | ||
b справ | 2) | 9 | 10 | 11 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | |
3) | - | - | - | - | - | - | - | - | - | - | ||
4) | - | - | - | - | - | - | - | - | - | |||
с | мин | 0,1 | 0,1 | 0,1 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | |
макс | 0,25 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | ||
da | макс | 2 | 2,6 | 3,1 | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | |
ds | ном = макс | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
Класс точности A мин. | 1,46 | 1,86 | 2,36 | 2,86 | 3,82 | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | ||
B мин | - | - | - | - | - | - | - | - | - | - | ||
dw | Класс точности A мин. | 2,27 | 3,07 | 4,07 | 4,57 | 5,88 | 6,88 | 8,88 | 11,63 | 14,63 | 16,63 | |
B мин | - | - | - | - | - | - | - | - | - | - | ||
e | Класс точности A мин. | 3,41 | 4,32 | 5,45 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | |
B мин | - | - | - | - | - | - | - | - | - | - | ||
lf макс | 0,6 | 0,8 | 1 | 1 | 1,2 | 1,2 | 1,4 | 2 | 2 | 3 | ||
k | ном. | 1,1 | 1,4 | 1,7 | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | |
Класс точности А | мин | 0,975 | 1,275 | 1,575 | 1,875 | 2,675 | 3,35 | 3,85 | 5,15 | 6,22 | 7,32 | |
макс | 1,225 | 1,525 | 1,825 | 2,125 | 2,925 | 3,65 | 4,15 | 5,45 | 6,58 | 7,68 | ||
Класс точности В | мин | - | - | - | - | - | - | - | - | - | - | |
макс | - | - | - | - | - | - | - | - | - | - | ||
k¢5) | Класс точности A мин. | 0,68 | 0,89 | 1,1 | 1,31 | 1,87 | 2,35 | 2,7 | 3,61 | 4,35 | 5,12 | |
В мин | - | - | - | - | - | - | - | - | - | - | ||
r мин | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | ||
S | ном = макс | 3,2 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | |
Класс точности A мин. | 3,02 | 3,82 | 4,82 | 5,32 | 6,78 | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | ||
B мин | - | - | - | - | - | - | - | - | - | - |
Резьба d | M16 | М20 | М24 | М30 | М36 | М42 | М48 | M56 | М64 | ||
Р1) | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | ||
b справ | 2) | 38 | 46 | 54 | 66 | - | - | - | - | - | |
3) | 44 | 52 | 60 | 72 | 84 | 96 | 108 | - | - | ||
4) | - | - | 73 | 85 | 97 | 109 | 121 | 137 | 153 | ||
с | мин | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | |
макс | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | ||
da | макс | 17,7 | 22,4 | 26,4 | 33,4 | 39,4 | 45,6 | 52,6 | 63 | 71 | |
ds | ном = макс | 16 | 20 | 24 | 30 | 36 | 42 | 48 | 56 | 64 | |
Класс точности A мин. | 15,73 | 19,67 | 23,67 | - | - | - | - | - | - | ||
B мин | 15,57 | 19,48 | 23,48 | 29,48 | 35,38 | 41,38 | 47,38 | 55,26 | 63,26 | ||
dw | Класс точности A мин. | 22,49 | 28,19 | 33,61 | - | - | - | - | - | - | |
B мин | 22 | 27,7 | 33,25 | 42,75 | 51,11 | 59,95 | 69,45 | 78,66 | 88,16 | ||
e | Класс точности A мин. | 26,75 | 33,53 | 39,98 | - | - | - | - | - | - | |
B мин | 26,17 | 32,95 | 39,55 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,86 | ||
lf макс | 3 | 4 | 4 | 6 | 6 | 8 | 10 | 12 | 13 | ||
k | ном. | 10 | 12,5 | 15 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | |
Класс точности А | мин | 9,82 | 12,285 | 14,785 | - | - | - | - | - | - | |
макс | 10,18 | 12,715 | 15,215 | - | - | - | - | - | - | ||
Класс точности В | мин | 9,71 | 12,15 | 14,65 | 18,28 | 22,08 | 25,58 | 29,58 | 34,5 | 39,5 | |
макс | 10,29 | 12,85 | 15,35 | 19,12 | 22,92 | 26,42 | 30,42 | 35,5 | 40,5 | ||
k¢5) | Класс точности A мин. | 6,87 | 8,6 | 10,35 | - | - | - | - | - | - | |
B мин | 6,8 | 8,51 | 10,26 | 12 | 15,46 | 17,91 | 20,71 | 24,15 | 27,65 | ||
r мин | 0,6 | 0,8 | 0,8 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | ||
S | ном = макс | 24 | 30 | 36 | 46 | 55 | 65 | 75 | 85 | 95 | |
Класс точности A мин. | 23,67 | 29,67 | 35,38 | - | - | - | - | - | - | ||
B мин | 23,16 | 29,16 | 35 | 45 | 53,8 | 61,3 | 73,1 | 82,8 | 92,8 |
