РАЗМЕР: М1,6...М64
Описание товара:

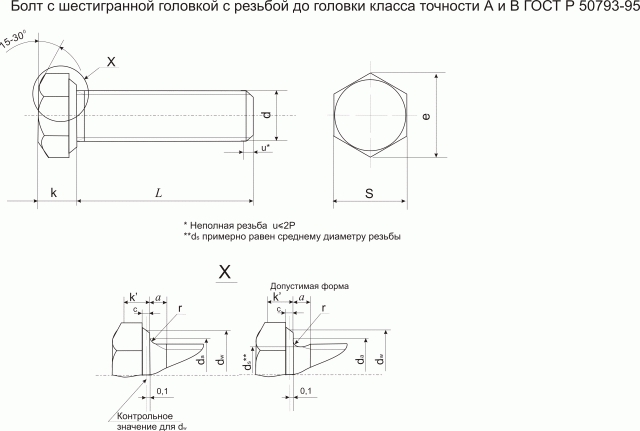

Болт по ГОСТ Р 50793-95 имеет шестигранную головку и резьбу до головки. Он производится с крупным шагом резьбы класса точности А или В. Основная сфера использования крепежа – строительство, машиностроение и всевозможные отрасли промышленности.
Детали изготавливаются с учетом следующих технических условий:
- Нормативы – ИСО 4017, ГОСТ 1759.0-87, ГОСТ 1759.1-82, 1759.2-82 и другие стандарты по регламенту;
- Диаметр резьбы – от 1,6мм до 64мм;
- Поле допуска – 6g;
- Классы точности – А (диаметр до 24мм) и В (диаметр от 24мм до 64мм);
- Классы прочности - 5.6 , 8.8 , 10.9, а также другие по соглашению с заказчиком;
- Материалы – углеродистые легированные и нелегированные стали, цветные металлы и другие по стандарту ГОСТ 1759.0;
- С защитным покрытием или без него.
Параметры и конструкция:
Технические характеристики:
| Резьба d | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 | М56 | М64 | |||
| P1) | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |||
| а | макс.2) | 1,05 | 1,2 | 1,35 | 1,5 | 2,1 | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 7,5 | 9 | 10,5 | 12 | 13,5 | 15 | 16,5 | 18 | ||
| мин. | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | |||
| с | мин. | 0,1 | 0,1 | 0,1 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | ||
| макс. | 0,25 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |||
| da | макс. | ? | ?6 | 3,1 | 36 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 17,7 | 22,4 | 26,4 | 33,4 | 39,4 | 45,6 | 52,6 | 63 | 71 | ||
| dw | Класс точности | А | мин. | 2,27 | 3,07 | 4,07 | 4,57 | 6,03 | 6,88 | 8,88 | 11,63 | 14,63 | 16,63 | 22,49 | 28,19 | 33,61 | - | - | - | - | - | - |
| В | - | - | - | - | - | - | - | - | - | - | 22 | 27,7 | 33,25 | 42,75 | 51,11 | 59,95 | 69,45 | 78,66 | 88,16 | |||
| e | Класс точности | А | мин. | 3,41 | 4,32 | 5,45 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 26,75 | 33,53 | 39,98 | - | - | - | - | - | - |
| В | - | - | - | - | - | - | - | - | - | - | 26,17 | 32,95 | 39,55 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,86 | |||
| k | ном. | 1,1 | 1,4 | 1,7 | 2 | 2,8 | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 10 | 12,5 | 15 | 18,7 | 22,5 | 26 | 30 | 35 | 40 | ||
| Класс точности | А | мин. | 0,975 | 1,275 | 1,575 | 1,875 | 2,675 | 3,35 | 3,85 | 5,15 | 6,22 | 7,32 | 9,82 | 12,285 | 14,785 | - | - | - | - | - | - | |
| макс. | 1,225 | 1,525 | 1,825 | 2,125 | 2,925 | 3,65 | 4,15 | 5,45 | 6,58 | 7,68 | 10,18 | 12,715 | 15,215 | - | - | - | - | - | - | |||
| Класс точности | B | мин. | - | - | - | - | - | - | - | - | - | - | 9,71 | 12,15 | 14,65 | 18,28 | 22,08 | 25,58 | 29,58 | 34,5 | 39,5 | |
| макс. | - | - | - | - | - | - | - | - | - | - | 10,29 | 12,85 | 15,35 | 19,12 | 22,92 | 26,42 | 30,42 | 35,5 | 40,5 | |||
| k¢3) | Класс точности | А | мин. | 0,68 | 0,89 | 1,1 | 1,31 | 1,87 | 2,35 | 2,7 | 3,61 | 4,35 | 5,12 | 6,87 | 8,6 | 10,35 | - | - | - | - | - | - |
| В | - | - | - | - | - | - | - | - | - | - | 6,8 | 8,51 | 10,26 | 12,8 | 15,46 | 17,91 | 20,71 | 24,15 | 27,65 | |||
| r | мин. | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,8 | 0,8 | 1 | 1 | 1,2 | 1,6 | 2 | 2 | ||
| ном. = макс. | 3,2 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 | 55 | 65 | 75 | 85 | 95 | |||
| S | Класс точности | А | мин. | 3,02 | 3,82 | 4,82 | 5,32 | 6,78 | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | 23,67 | 29,67 | 35,38 | - | - | - | - | - | - |
| В | - | - | - | - | - | - | - | - | - | 23,16 | 29,16 | 35 | 45 | 53,8 | 63,1 | 73,1 | 82,8 | 92,8 | ||||
| Резьба d | М3,5 | М14 | М18 | М22 | М27 | М33 | М39 | М45 | М52 | М60 | |||
| Р1) | 0,6 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | |||
| a | макс.2) | 1,8 | 6 | 7,5 | 7,5 | 9 | 10,5 | 12 | 13,5 | 15 | 16,6 | ||
| мин. | 0,6 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | |||
| c | мин. | 0,15 | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | ||
| макс. | 0,4 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | |||
| da | макс. | 4,1 | 15,7 | 20,2 | 24,4 | 30,4 | 36,4 | 42,4 | 48,6 | 56,6 | 67 | ||
| dw | Класс | А | мин. | 5,07 | 19,37 | 25,34 | 31,71 | ||||||
| точности | В | - | - | 24,85 | 31,35 | 38 | 46,55 | 55,86 | 64,7 | 74,2 | 83,41 | ||
| e | Класс | А | мин. | 6,58 | 23,36 | 30,14 | 37,72 | ||||||
| точности | В | - | - | 29,56 | 37,29 | 45,2 | 55,37 | 66,44 | 76,95 | 88,25 | 99,21 | ||
| k | ном. | 2,4 | 8,8 | 11,5 | 14 | 17 | 21 | 25 | 28 | 33 | 38 | ||
| Класс | А | мин. | 2,275 | 8,62 | 11,285 | 13,785 | |||||||
| точности | макс. | 2,525 | 8,98 | 11,715 | 14,215 | ||||||||
| Класс | B | мин. | - | - | 11,15 | 13,65 | 16,65 | 20,58 | 14,58 | 27,58 | 32,5 | 37,5 | |
| точности | макс. | - | - | 11,85 | 14,35 | 17,35 | 21,42 | 25,42 | 28,42 | 33,5 | 38,5 | ||
| k'3) | Класс | А | мин. | 1,59 | 6,03 | 7,9 | 9,65 | ||||||
| точности | В | - | - | 7,81 | 9,56 | 11,66 | 14,41 | 17,21 | 19,31 | 22,75 | 26,25 | ||
| r | мин. | 0,1 | 0,6 | 0,6 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 | ||
| ном. = макс. | 6 | 21 | 27 | 34 | 41 | 50 | 60 | 70 | 80 | 90 | |||
| S | Класс | А | мин. | 5,82 | 20,67 | 26,67 | 33,38 | ||||||
| точности | В | - | - | 16,16 | 33 | 40 | 49 | 58,8 | 68,1 | 78,1 | 87,8 | ||
Наше предложение:
Мы предлагаем Вам купить болты ГОСТ Р 50793-95, а также другие крепежные изделия, которые компания “МЕГАПРОМКРЕПЬ” производит в широком ассортименте. Вся метизная продукция имеет гарантию и сертификаты качества, реализовывается по минимальным ценам, отправляется в любой регион Украины.
