РАЗМЕР: М2,5...М24
Описание товара:
Болты с шестигранной головкой, производимые по отраслевым стандартам от ОСТ 1 31102-80 до ОСТ 1 31108-80, относятся к специализированому крепежу, который имеет свои особенности изготовления с повышенными требованиями к прочности и точности. Сфера применения деталей: нагруженные металлоконструкции, испытывающие большие растягивающие и вибрационные нагрузки, судостроение с условиями воздействия агрессивной среды, а также другие виды промышленности.
Болты выпускают в двух исполнениях:
- с цилиндрическим подголовком;
- без подголовка.
По согласованию с заказчиком изделие может иметь отверстия для контровки.
Типоразмеры крепежа находятся в диапазоне от М2,5 до М24.
Каждому отраслевому стандарту соответствуют определенные диаметры резьбы и материалы изготовления.
|
Стандарт |
Диаметры резьбы, мм |
Марка материала |
|
ОСТ 1 31102-80 |
от 2,5 до 18 |
45 |
|
ОСТ 1 31103-80 |
от 3 до 24 |
30ХГСА |
|
ОСТ 1 31104-80 |
от 2,5 до 18 |
14Х17Н2 |
|
ОСТ 1 31105-80 |
от 5 до 18 |
13Х11Н2В2МФ-Ш |
|
ОСТ 1 31106-80 |
от 5 до 24 |
07Х16Н6-Ш |
|
ОСТ 1 31107-80 |
от 5 до 12 |
Д1П |
|
ОСТ 1 31108-80 |
от 4 до 12 |
ЛС59-1 |

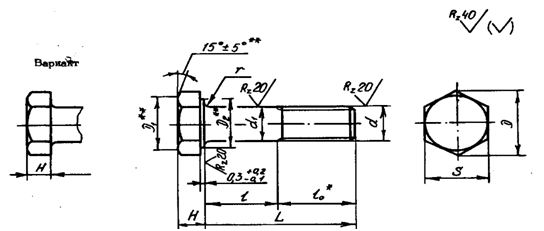

Параметры и конструкция:
Технические характеристики:
| d | d1 предельное отклонение по h12 | D min | D1 предельное отклонение по h14 | D2 min | S | H | r | l0 |
| Предельное отклонение | ||||||||
| по h 12 | по h 14 | ±0,2 | ||||||
| М2,5 | 2,5 | 5,5 | 5 | 4,3 | 5 | 1,8 | 0,4 | 8 |
| М3 | 3 | 6 | 5,5 | 4,8 | 5,5 | 2 | 0,4 | 8 |
| М4 | 4 | 7,8 | 7 | 6,3 | 7 | 2,8 | 0,5 | 9 |
| М5 | 5 | 8,8 | 8 | 7,3 | 8 | 3 | 0,5 | 10 |
| М6 | 6 | 11 | 10 | 9,2 | 10 | 4 | 0,5 | 12 |
| М8 | 8 | 15,5 | 14 | 13 | 14 | 5 | 0,8 | 14 |
| М10 | 10 | 18,8 | 17 | 16 | 17 | 6 | 0,8 | 18 |
| М12X1,5 | 12 | 21,1 | 19 | 18 | 19 | 7 | 1 | 20 |
| М14X1,5 | 14 | 24,5 | 22 | 21 | 22 | 9 | 1 | 22 |
| М16x1,5 | 16 | 26,8 | 24 | 28 | 24 | 10 | 1,5 | 24 |
| М18X1,5 | 18 | 30,2 | 27 | 26 | 27 | 11 | 1,5 | 26 |
| М20x1,5 | 20 | 33,6 | 30 | 29 | 30 | 12 | 1,5 | 28 |
| М22X1,5 | 22 | 35,8 | 32 | 31 | 32 | 13 | 2 | 30 |
| М24X1,5 | 24 | 40,3 | 36 | 35 | 36 | 14 | 2 | 32 |
Наше предложение:
У нас Вы можете подобрать для себя подходящие параметры болтов с шестигранной головкой ОСТ 1 31102-80 – ОСТ 1 31108-80 (стандарт, типоразмер, марку стали и т.д.). Все крепежная продукция имеет сертификаты качества и гарантию от производителя, реализовывается по самым демократичным ценам, доставляется в любой регион Украины.
