ГАЙКА БАРАШЕК
DIN 314 (американская форма)



Покрытие:
 цинк
Резьба, допуск: М4, М5, М6, М8, М10, М12, М14, М16, М18, М20, М22, М24; 6Н





Описание товара:



Гайки барашковые по DIN 314 еще называют крыльчатыми или с двумя ушками. Они имеют особенную конструкцию в форме усеченного конуса: основа с резьбой и выступающие лепестки для удобного захвата руками. Это позволяет использовать детали, не применяя инструменты, благодаря чему изделия подходят для эксплуатации в тех случаях, когда требуется частая сборка и разборка прикрепляемых элементов. Гайки-барашки различаются по форме ушек (лепестков): прямоугольные (американский тип), округлые (немецкий тип).

Гайки по DIN 314 имеют два класса точности (А и В) и стандартный шаг резьбы, производятся из нескольких видов стали: углеродистая (45Л, 40Л, 35Л, 25Л) с цинковым покрытием, нержавеющая (А2, А4), цветные сплавы, ковкий чугун.

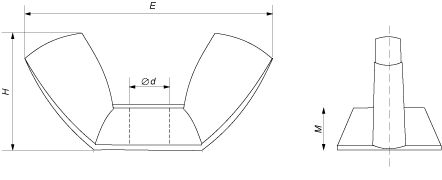

Параметры и конструкция:











Техническая характеристика:



d- диаметр резьбы, мм Е- длина лепестков, мм H- высота лепестков, мм М- высота гайки, мм

М3 17,6 8,6 2,9
M4 17,6 8,6 2,9
M5 22,5 11 4,1
M6 27,8 13,6 5,1
M8 30,3 14,8 5,6
M10 36,2 17,7 6,8
M12 49,4 24,1 9
M14 58,3 28,5 10,7
M16 58,3 28,5 10,7
M18 68,5 33,8 13,5
M20 68,5 33,8 13,5





Наше предложение:



Компания “МЕГАПРОМКРЕПЬ” принимает заказы на изготовление барашковых гаек по DIN 314, а также других видов крепежа, которые производятся по современным технологиям и имеют высокопрочное цинковое покрытие. Качество наших метизов подтверждено соответствующими сертификатами и гарантией производителя. У нас всегда выгодные цены, индивидуальный подход к каждому клиенту, удобная и быстрая доставка.
