Шаг резьбы: 2 мм
Марка стали: по ГОСТ 1759.0
Резьба, размеры: М14, М16
Размеры под ключ: 21, 24 мм
Описание товара:
Гайки шестигранные с прослабленной резьбой специально изготавливаются с увеличенным внутренним диаметром резьбы с учетом последующего нанесения слоя горячего цинка (45–65 мкм), дабы после операции диаметр соответствовал стандартному размеру аналогичных деталей без покрытия, процедура выполняется на основании чертежа 08.06.001 ОСПАЗ. Далее горячеоцинкованные гайки, имеющие уже стандартные размеры, служат в качестве комплектации к болтам с подобным защитным покрытием. Весь крепежный узел используется при монтаже конструкций с соответствующим покрытием. Горячий цинк делает детали устойчивыми к коррозии в любых климатических условиях.
Высота гаек при метрической резьбе М14 составляет 12,8 мм, М16 — 14,8 мм.

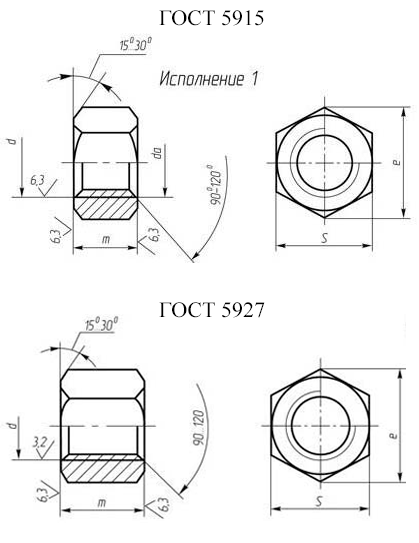

Параметры и конструкция:
Технические характеристики:
| d- диаметр резьбы, мм | S- размер под ключ, мм | e – диаметр описанной окружности, не менее, мм | m- высота гайки, мм | Шаг резьбы, мм | Масса 1000 шт, кг |
|---|---|---|---|---|---|
| 6 | 10 | 10,9 | 5,2 | 1 | 2,57 |
| 8 | 13 | 14,2 | 6,8 | 1,25 | 5,55 |
| 10 | 17 | 18,7 | 8,4 | 1,5 | 12,06 |
| 12 | 19 | 20,9 | 10,8 | 1,75 | 18,40 |
| 14 | 22 | 23,9 | 12,8 | 2 | 28,91 |
| 16 | 24 | 26,2 | 14,8 | 1,5;2 | 37,61 |
| 18 | 27 | 29,6 | 16,4 | 2,5 | 53,27 |
| 20 | 30 | 33,0 | 18,0 | 2,5 | 71,44 |
| 22 | 32 | 35,0 | 19,8 | 2,5 | 85,67 |
| 24 | 36 | 39,6 | 21,5 | 3 | 122,87 |
| 27 | 41 | 45,2 | 23,6 | 3 | 175,28 |
| 30 | 46 | 50,9 | 25,6 | 3,5 | 242,54 |
| 36 | 55 | 60,8 | 31,0 | 4 | 416,78 |
| S- размер под ключ, мм | S | e – диаметр описанной окружности, не менее, мм | m- высота гайки, мм | Шаг резьбы, мм | Масса 1000 шт, кг Mass of 1000 pcs, kg |
|---|---|---|---|---|---|
| 10 | 17 | 18,9 | 8,4 | 1,5 | 12,06 |
| 12 | 19 | 21,1 | 10,8 | 1,75 | 18,40 |
| 16 | 24 | 26,8 | 14,8 | 1,5;2 | 37,61 |
| 18 | 27 | 29,6 | 16,4 | 2,5 | 71,44 |
| 20 | 30 | 33,5 | 18,0 | 2,5 | 53,27 |
Наше предложение:
Компания “МЕГАПРОМКРЕПЬ” принимает заказы на изготовление горячеоцинкованных гаек с прослабленной резьбой, а также болтов с аналогичным покрытием. Кроме того, мы предлагаем широкий ассортимент других крепежных изделий любых типов. У нас всегда выгодные цены, удобная доставка, качественный товар с гарантией.
