РАЗМЕР: М6...М48x2
Описание товара:
Гайки, производимые по стандарту ГОСТ 13958-74, оснащены сквозными контровочными отверстиями, что обеспечивает надежное крепление соединений трубопроводов по наружному конусу. Детали предназначены для эксплуатации под высокими нагрузками. Так как это специализированный крепеж, он используется исключительно в тех отраслях народного хозяйства, где есть трубопроводы.
Регламент ГОСТ 13958-74 содержит таблицы с размерами изделий, чертежи с конструктивными особенностями деталей и технические требования с нормативами, к примеру:
- Диаметр резьбы – от М6 до М48х2;
- Материалы – сплавы цветных металлов, нержавеющие, углеродистые и легированные марки стали;
- Покрытие – по стандарту ГОСТ 9.306, например: цинковое или кадмиевое с хроматированием, химическое пассивирование деталей.

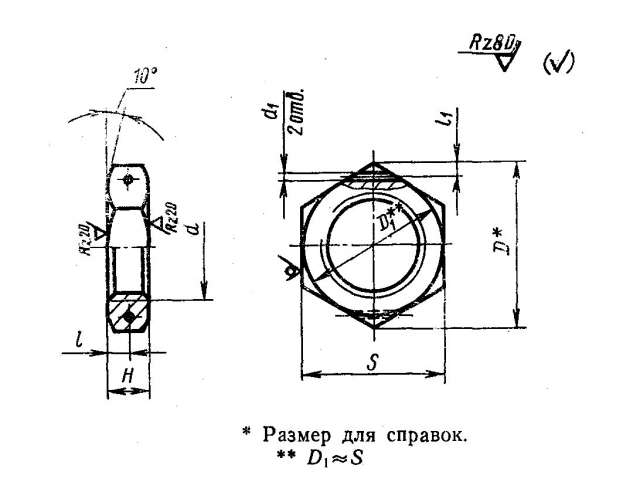

Параметры и конструкция:
Техническая характеристика:
d | d1 Пред. Откл. +0,12 -0,06 | D | S | l | l1±0,2 | H | Масса 100 шт., кг | |||
Номин. | Пред. откл. | Номин. | Пред. откл. | Алюми- | Сталь | |||||
ниевый сплав | ||||||||||
М6 | 1,2 | 16,2 | 14 | 2,5 | ±0,2 | 1,5 | 5 | ±0,25 | - | 0,33 |
М8х1 | 3 | 6 | - | 0,47 | ||||||
М8 | 0,17 | |||||||||
M10x1 | 1,5 | 19,6 | 17 | 3,5 | ±0,25 | 2 | 7 | - | 0,67 | |
М10 | 0,24 | |||||||||
M12x1 | 21,9 | 19 | 0,35 | 0,98 | ||||||
М12х1,5 | ||||||||||
М14х1 | 25,4 | 22 | 0,46 | 1,28 | ||||||
М14х1,5 | 0,56 | 1,56 | ||||||||
М16х1 | 27,7 | 24 | 4 | 8 | 0,52 | 1,45 | ||||
М16х1,5 | 0,62 | 1,72 | ||||||||
М18х1,5 | 31,2 | 27 | 0,85 | 2,35 | ||||||
М20х1,5 | 0,68 | 1,89 | ||||||||
М22х1,5 | 34,6 | 30 | 4,5 | 9 | 0,87 | 2,42 | ||||
М24х1,5 | 36,9 | 32 | 1,04 | 2,9 | ||||||
М27х1,5 | 41,6 | 36 | 5 | 10 | 1,47 | 4,07 | ||||
М30х1,5 | 47,3 | 41 | 2,24 | 6,25 | ||||||
М33х1,5 | 2 | 53,1 | 46 | 5,5 | 2,5 | 11 | ±0,3 | 2,83 | 7,88 | |
М33х2 | 3,14 | 8,75 | ||||||||
М36х1,5 | 2,83 | 7,88 | ||||||||
М39х1,5 | 57,7 | 50 | 2,75 | 7,65 | ||||||
М39х2 | 3,23 | 8,98 | ||||||||
М42х1,5 | 63,5 | 55 | 3,5 | 9,75 | ||||||
М42х2 | 3,25 | 9,03 | ||||||||
М45х1,5 | 3,75 | 10,42 | ||||||||
М45х2 | 3,48 | 9,68 | ||||||||
М48х1,5 | 69,3 | 60 | 4,1 | 11,41 | ||||||
М48х2 | 6 | 12 | 4,76 | 13,25 |
Наше предложение:
Компания “МЕГАПРОМКРЕПЬ” принимает заказы на изготовление накидных (ГОСТ 13957-74) или контровочных (ГОСТ 13958-74) гаек для трубопроводов, а также других видов специализированных крепежных изделий. Если Вам нужно высокое качество метизов с сертификатами и гарантиями производителей по минимальным ценам, обращайтесь к нам. Мы обеспечим Вам своевременную доставку товара в любой регион Украины.
