Покрытие: цинк
Марка стали: по ГОСТ 1759.0
Резьба, допуск: М8, М10, М12, М14, М16, М18, М20, М24, М30, М36; 6Н
Описание товара:
Гайки корончатые и прорезные по DIN 935, ГОСТ 5918 предназначены создавать прочные разъемные соединения элементов конструкций, которые должны стабильно выдерживать различные нагрузки (динамические, циклические, вибрационные).
Детали по ГОСТ 5918 и DIN 935 изготавливают в двух вариантах исполнений: прорезные (1в.и.) и корончатые (2в.и.) гайки. Данный крепеж используется совместно со шплинтами разводными, плоскими шайбами (иногда), а также винтами, болтами или шпильками с подходящими отверстиями, при этом размерные параметры всех изделий должны строго соответствовать по отношению друг к другу.
Гайки DIN 935, ГОСТ 5918 имеют следующие параметры: классы точности — А и В или только В (5918), размеры деталей под ключ — 13–55 мм, высота изделий — 9,5–40 мм, мелкая (1–3 мм) и крупная (1,25–4 мм) резьба.

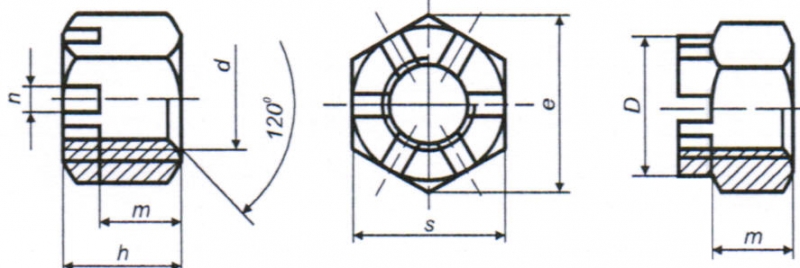

Параметры и конструкция:
Техническая характеристика:
| Номинальный размер резьбы d | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| Шаг резьбы | крупный | 1,0 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | |
| мелкий | - | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | ||
| s- размер под ключ, мм | 10 | 13 | 17 | 19 | 21 | 24 | 27 | 30 | ||
| h- высота гайки, мм | 6 | 7 | 8 | 10 | 11 | 12 | 13 | 13 | ||
| Кол-во прорезей | 6 | |||||||||
| n- ширина шлица, мм | 2 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | ||
| m- высота до шлица, мм | 3,5 | 4 | 5 | 6 | 7 | 7 | 8 | 8 | ||
| D – диаметр корончатой части, мм | - | - | - | 17 | 19 | 22 | 25 | 28 | ||
| Теоретическая масса 1000 шт. гаек, кг | ||||||||||
| Прорезные | 2,473 | 4,789 | 9,055 | 13,129 | 20,186 | 26,078 | 37,303 | 46,315 | ||
| Корончатые | - | - | - | 11,096 | 16,940 | 22,490 | 32,850 | 40,960 | ||
Наше предложение:
Компания “МЕГАПРОМКРЕПЬ” принимает заказы на изготовление корончатых или прорезных гаек, шплинтов, шайб, болтов, винтов, шпилек и других крепежных изделий. Если Вам нужно высокое качество метизов с сертификатами и гарантиями производителей по минимальным ценам, обращайтесь к нам. Мы обеспечим Вам своевременную доставку товара в любой регион Украины.
