РАЗМЕР: М6...М200
Описание товара:
Шлицевые круглые гайки изготавливаются по стандарту ГОСТ 11871-88. Крепеж имеет необычную рельефную конструкцию, где есть нестандартные грани, которые оснащены специальными вырезами или шлицами. Чаще всего детали используются в подшипниках на валах. Их установка производится с помощью стопорных многолапчатых шайб. Монтаж шлицевых гаек осуществляется специальным ключом.

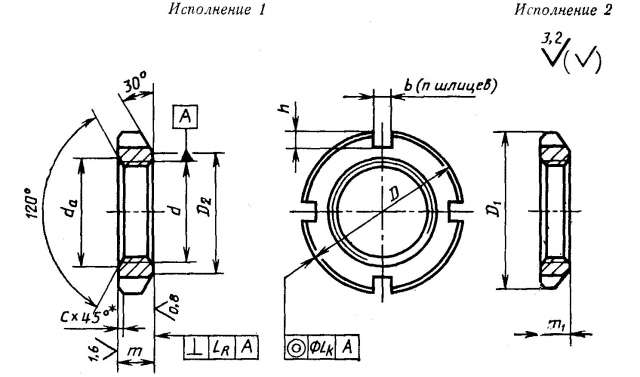

Регламент ГОСТ 11871-88 содержит таблицы с размерами изделий, чертежи с конструктивными особенностями деталей и технические требования с нормативами, к примеру:
- Диаметр резьбы – от 6мм до 200мм;
- Класс точности – А;
- Материалы – углеродистые, легированные, коррозионностойкие марки стали, а также латунь;
- Покрытие – по стандарту ГОСТ 9.301-86.
Параметры и конструкция:
Техническая характеристика:
Номинальный диаметр резьбы d | Шаг резьбы P | D | m | D1 | m1 | D2 | da | b | h | c, не более | Число шлицев n | |
не менее | не более | |||||||||||
М6 | 0,50 | 16 | 5 | 16 | 4 | 11,5 | 6 | 6,75 | 4 | 1,5 | 0,6 | 4 |
М8 | 1,00 | 22 | 6 | 18 | 5 | 13,5 | 8 | 8,75 | ||||
М10 | 1,25 | 24 | 8 | 20 | 6 | 15,5 | 10 | 10,80 | ||||
М12 | 26 | 22 | 17,5 | 12 | 13,00 | 6 | ||||||
М14 | 1,50 | 28 | 24 | 18,5 | 14 | 15,10 | 2,0 | |||||
М16 | 30 | 28 | 22,0 | 16 | 17,30 | |||||||
М18 | 32 | 30 | 24,0 | 18 | 19,40 | 1,0 | ||||||
М20 | 34 | 32 | 26,0 | 20 | 21,60 | |||||||
М22 | 38 | 10 | 36 | 7 | 29,0 | 22 | 23,80 | 2,5 | ||||
М24 | 42 | 38 | 31,0 | 24 | 25,90 | |||||||
М27 | 45 | 42 | 35,0 | 27 | 29,20 | |||||||
М30 | 48 | 45 | 38,0 | 30 | 32,40 | |||||||
М33 | 52 | 48 | 8 | 40,0 | 33 | 35,60 | 8 | 3,0 | ||||
М36 | 55 | 50 | 42,0 | 36 | 38,90 | |||||||
М39 | 60 | 56 | 48,0 | 39 | 42,10 | |||||||
М42 | 65 | 60 | 52,0 | 42 | 45,40 | |||||||
М45 | 70 | 63 | 55,0 | 45 | 48,60 | 6 | ||||||
М48 | 75 | 12 | 67 | 58,0 | 48 | 51,80 | 3,5 | |||||
(М50) | 78 | 70 | 61,0 | 50 | 52,00 | |||||||
М52 | 80 | 52 | 54,00 | 10 | ||||||||
М56 | 2,00 | 85 | 75 | 65,0 | 56 | 58,00 | 4,0 | 1,6 | ||||
(М58) | 90 | 80 | 70,0 | 58 | 60,00 | |||||||
М60 | 60 | 62,00 | ||||||||||
(М62) | 95 | 85 | 75,0 | 62 | 64,00 | |||||||
М64 | 64 | 66,0 | ||||||||||
М68 | 100 | 15 | 90 | 80,0 | 68 | 70,00 | ||||||
(М70) | 70 | 72,00 | ||||||||||
М72 | 105 | 95 | 10 | 85,0 | 72 | 75,00 | ||||||
М76 | 110 | 76 | 80,00 | |||||||||
М80 | 115 | 100 | 90,0 | 80 | 84,00 | |||||||
М85 | 120 | 108 | 98,0 | 85 | 89,00 | |||||||
М90 | 125 | 18 | 112 | 102,0 | 90 | 94,00 | 12 | |||||
М95 | 130 | 118 | 108,0 | 95 | 99,00 | |||||||
М100 | 135 | 125 | 115,0 | 100 | 104,00 | |||||||
М105 | 140 | 130 | 120,0 | 105 | 109,00 | |||||||
М110 | 150 | 22 | 138 | 12 | 125,0 | 110 | 114,00 | 14 | 5,5 | |||
М115 | 155 | 145 | 132,0 | 115 | 120,00 | |||||||
М120 | 160 | 150 | 137,0 | 120 | 125,00 | |||||||
М125 | 165 | 155 | 142,0 | 125 | 130,00 | |||||||
М130 | 170 | 160 | 147,0 | 130 | 135,00 | 8 | ||||||
(М135) | 175 | 26 | 165 | 152,0 | 135 | 140,00 | ||||||
М140 | 180 | 170 | 157,0 | 140 | 145,00 | |||||||
(М145) | 190 | 175 | 162,0 | 145 | 150,00 | 2,5 | ||||||
М150 | 200 | 180 | 167,0 | 150 | 155,00 | 16 | ||||||
М160 | 3,00 | 210 | 190 | 177,0 | 160 | 162,00 | ||||||
М170 | 220 | 30 | 202 | 189,0 | 170 | 172,00 | ||||||
М180 | 230 | 215 | 14 | 202,0 | 180 | 185,00 | 7,5 | |||||
М190 | 240 | 230 | 213,0 | 190 | 195,00 | |||||||
М200 | 250 | 240 | 223,0 | 200 | 205,00 |
Наше предложение:
Компания «МЕГАПРОМКРЕПЬ» предлагает высококачественные гайки круглые шлицевые по ГОСТ 11871-88 и комплектующие детали к ним, а также другие виды метизов, которые представлены у нас в огромном ассортименте. Мы ценим каждого клиента, поэтому с удовольствием сэкономим Ваше время и деньги, обеспечив квалифицированным обслуживанием, выгодными ценами и быстрой доставкой.
