РАЗМЕР: М1...М20
Описание товара:
Круглые гайки со шлицем на торце изготавливают по стандарту ГОСТ 10657-80. Чаще всего крепеж используется в соединениях, которые подвержены различным механическим колебаниям. Вырез или шлиц в верхней части изделия специально предназначен для фиксации гайки с помощью шплинта, что не дает раскручиваться детали при вибрационных нагрузках.
Крепеж производится с соблюдением следующих технических условий:
- Диаметр резьбы – от 1мм до 20мм;
- Класс точности – В;
- Материалы – конструкционные, легированные, теплоустойчивые и другие марки стали;
- Покрытие – цинковое хроматированное, пропитанное маслом фосфатное или окисное;
- Прочие требования – по стандарту ГОСТ 1759.0.

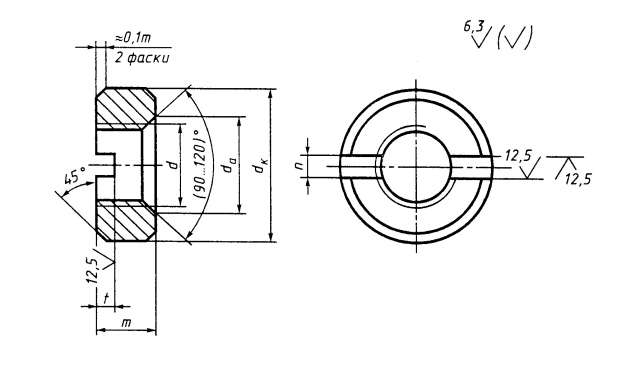

Параметры и конструкция:
Техническая характеристика:
Номинальный диаметр | M1 | M1,2 | M1,4 | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | |
резьбы d | |||||||||||||||||||
Шаг резьбы Р | крупный | 0,25 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 |
мелкий | - | - | - | - | - | - | - | - | - | - | - | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | |
da | min | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 | 3,45 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
max | 1,15 | 1,4 | 1,6 | 1,84 | 2,3 | 2,9 | 3,5 | 4 | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,5 | 21,6 | |
dK | min | 2,25 | 2,75 | 2,75 | 3,2 | 4,2 | 5,2 | 5,7 | 6,64 | 7,64 | 8,64 | 10,57 | 13,57 | 17,57 | 20,48 | 23,48 | 25,48 | 28,48 | 31,38 |
max | 2,5 | 3 | 3 | 3,5 | 4,5 | 5,5 | 6 | 7 | 8 | 9 | 11 | 14 | 18 | 21 | 24 | 26 | 29 | 32 | |
min | 0,75 | 0,95 | 1,15 | 1,35 | 1,75 | 1,95 | 2,25 | 2,75 | 3,2 | 3,9 | 4,7 | 6,14 | 7,64 | 9,64 | 10,57 | 11,57 | 12,57 | 13,57 | |
max | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,2 | 2,5 | 3 | 3,5 | 4,2 | 5 | 6,5 | 8 | 10 | 11 | 12 | 13 | 14 | |
HOM | 0,3 | 0,4 | 0,4 | 0,5 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 2 | 2,5 | 3 | 3,5 | 4 | 4 | 4 | 4 | 5 | |
п | min | 0,36 | 0,46 | 0,46 | 0,56 | 1,06 | 1,26 | 1,26 | 1,46 | 1,46 | 2,06 | 2,56 | 3,06 | 3,57 | 4,07 | 4,07 | 4,07 | 4,07 | 5,07 |
max | 0,5 | 0,6 | 0,6 | 0,7 | 1,2 | 1,51 | 1,51 | 1,71 | 1,71 | 2,31 | 2,81 | 3,31 | 3,87 | 4,37 | 4,37 | 4,37 | 4,37 | 5,37 | |
t | min | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 0,9 | 1 | 1 | 1,2 | 1,5 | 2 | 2,5 | 3,2 | 3,8 | 3,8 | 3,8 | 4,8 | 4,8 |
max | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,1 | 1,2 | 1,4 | 1,6 | 1,9 | 2,4 | 3 | 3,7 | 4,3 | 4,3 | 4,3 | 5,5 | 5,5 |
Наше предложение:
Купить гайки круглые со шлицем на торце по ГОСТ 10657-80 и другие детали в широком ассортименте Вы можете в нашей компании «МЕГАПРОМКРЕПЬ». У нас можно заказать крепеж с необходимыми параметрами: размеры, покрытие, марка стали и т.д. Мы гарантируем Вам качество изделий, подтвержденное сертификатами и гарантией производителя, демократичные цены на продукцию, быструю доставку товара в любой регион Украины.
