Покрытие: цинк
Шаг резьбы: 0.7, 0.8, 1.0, 1.25, 1.5, 1.75, 2.0, 2.5, 3.0, 3.5 мм
Размеры под ключ: 7, 8,10, 13, 17, 19, 22, 24, 27, 30, 36, 46 мм
Резьба, размеры: М4, М5, М6, М8, М10, М12, М14, М16, М18, М20, М24, М30
Описание товара:
Самоконтрящиеся гайки по DIN 985 аналогичны деталям по DIN 982, но имеют низкие размеры. У них есть еще насколько названий: самостопорящиеся, с нейлоновым кольцом или полиамидным вкладышем. Гайки представляют собой многофункциональную и перспективную разработку, полученную в ходе множественных испытаний. Их популярность набирает обороты за счет необычной конструкции, а именно завальцованной внутрь на одном из торцов нейлоновой вставке, которая прочно и надежно фиксирует гайку на резьбе ответных деталей без применения шайб или контргаек, благодаря чему крепежный узел остается высокоустойчивым к воздействию вибраций, динамических или циклических нагрузок.
Низкие гайки по DIN 985 используются в условиях монтажа, когда применение стандартных или высоких крепежных изделий не рекомендовано согласно технологиям, например сборка автомобилей, различных автоматов или конвейерных линий. Низкий крепеж имеет стандартную резьбу с крупным шагом, класс точности А, высоту изделия 5–30 мм.

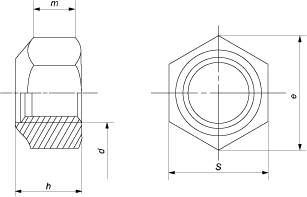

Параметры и конструкция:
Техническая характеристика:
| Параметры гайки | Номинальный | диаметр | резьбы | d | |||||
|---|---|---|---|---|---|---|---|---|---|
| M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | |
| P шаг резьбы, мм | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| h высота гайки, мм | 3,5 | 4 | 5 | 5 | 6 | 8 | 10 | 12 | 14 |
| m высота резьбовой части мин.,мм | 2,3 | 2,4 | 2,9 | 3,2 | 4 | 5,5 | 6,5 | 8 | 9,5 |
| e диаметр описанной окружности, мм, не менее | 5,5 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 18,9 | 21,1 | 24,49 |
| S размер под ключ, мм | 5 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 |
| Параметры гайки | Номинальный | диаметр | резьбы | d | ||||
|---|---|---|---|---|---|---|---|---|
| M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | |
| P шаг резьбы, мм | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 |
| h высота гайки, мм | 16 | 18,5 | 20 | 22 | 24 | 27 | 30 | 36 |
| m высота резьбовой части мин.,мм | 10,5 | 13 | 14 | 15 | 15 | 17 | 19 | 25 |
| e диаметр описанной окружности, мм, не менее | 26,75 | 29,56 | 32,95 | 35,05 | 39,55 | 45,02 | 50,85 | 60,79 |
| S размер под ключ, мм | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 |
Наше предложение:
У нас вы можете заказать самостопорные низкие гайки по DIN 985 необходимых размеров, а также другие крепежные детали. Наша компания реализует исключительно высококачественную метизную продукцию, что подтверждено сертификатами и гарантией от производителя. Мы осуществляем быструю доставку по всей Украине, продаем метизы по выгодной цене.
