РАЗМЕР: М12...М56
Описание товара:
Шестигранные гайки для фланцевых соединений на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/кв.см) изготавливают по стандарту ГОСТ 10495-80. Основные сферы применения деталей: инженерные сети, коммуникации, нефтяная и химическая промышленность (трубопроводы, соединительные части, арматура). Они нужны для фланцевых соединений, эксплуатируемых под рабочим давлением от 10 до 100мПа.
Крепеж способен выдерживать максимально низкие (-50°C)и высокие (+510°)температуры. Детали производят из легированных, жаростойких и жаропрочных марок стали (40Х, 35Х, 30Х и т.д.) с защитным покрытием (кадмий, цинк). Диаметр резьбы изделий варьируется от 12 мм до 56 мм.

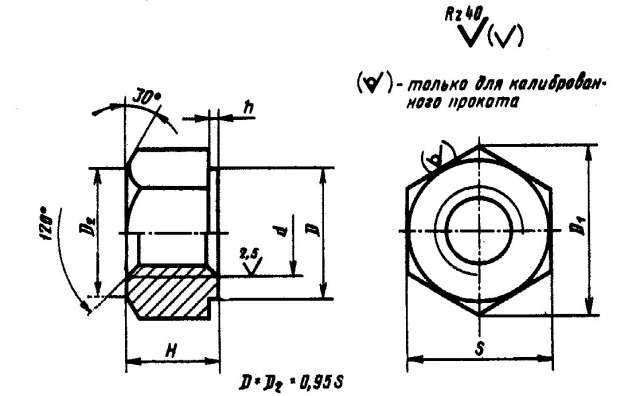

Параметры и конструкция:
Техническая характеристика:
| Номинальный диаметр резьбы d | Размер "под ключ" S | Диаметр бурта D | Высота H h14 | Диаметр описанной окружности D1 | Допускаемое смещение оси отверстия относительно граней, не более | Высота бурта h H14 |
Масса, кг | ||
| номин. | пред. откл. | номин. | пред. откл. | ||||||
| М12 | 19 | -0,28 | 18,0 | 12 | 21,9 | -0,8 | 0,35 | 2.0 | 0,019 |
| М14 | 22 | 20,9 | 14 | 25,4 | -0,9 | 0,031 | |||
| М16 | 24 | 22,8 | 16 | 27,7 | 0,039 | ||||
| М20 | 30 | 28,5 | 20 | 34,6 | -1,0 | 3,0 | 0,077 | ||
| М22 | 32 | -0,34 | 30,4 | 22 | 36,9 | -1,1 | 0,40 | 0,093 | |
| М24 | 36 | 34,2 | 24 | 41,6 | -1,3 | 0,133 | |||
| М27 | 41 | 39,0 | 27 | 47,3 | 0,194 | ||||
| М30 | 46 | 43,7 | 30 | 53,1 | -1,4 | 0,277 | |||
| М33 | 50 | 47,5 | 33 | 57,7 | -1,5 | 0,50 | 4,0 | 0,389 | |
| М36 | 55 | -0,40 | 52,3 | 36 | 63,5 | -1,7 | 0,446 | ||
| М39 | 60 | 57,0 | 39 | 69,3 | 0,637 | ||||
| М42 | 65 | 61,8 | 42 | 75,0 | -1,8 | 5,0 | 0,777 | ||
| М45 | 70 | 66,5 | 45 | 80,8 | 1,100 | ||||
| М48 | 75 | 71,3 | 48 | 86,5 | -1,9 | 1,197 | |||
| М52 | 80 | 76,0 | 52 | 92,3 | 0,60 | 1,420 | |||
| М56 | 85 | -0,87 | 80,8 | 56 | 98,0 | -1,2 | 1,688 | ||
Наше предложение:
Высокопрочные и жаростойкие гайки, шпильки, болты, шайбы и полные комплекты реализовывает компания «МЕГАПРОМКРЕПЬ». У нас вы можете заказать детали с необходимыми параметрами: размеры, покрытие, марка стали. Мы осуществляем быструю доставку по всей Украине, продаем метизы по выгодной цене.
