РАЗМЕР: М52...М160
Описание товара:
Шестигранные гайки корончатые по стандарту ГОСТ 10606-72 производят с классом точности В и диаметром резьбы свыше 48мм, а именно от 52мм до 160мм. Крепеж имеет необычную рельефную конструкцию, напоминающую корону, благодаря специальным вырезам (шлицам) на верхней поверхности, которые предназначены для фиксирования гайки с помощью разводного шплинта или штифта, что препятствует откручиванию детали при различных нагрузках (циклических, динамических, вибрационных).
Гайки изготовляют из углеродистых, легированных, коррозионностойких и жаропрочных марок стали с цинковым хроматированным, пропитанным маслом фосфатным или окисным покрытием.

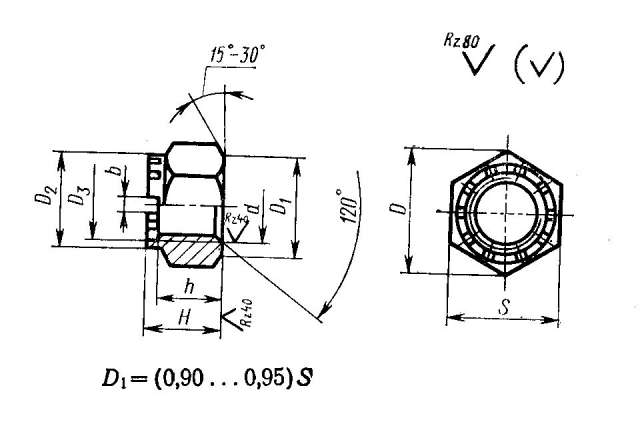

Параметры и конструкция:
Техническая характеристика:
| Номинальный диаметр резьбы d | М52 | М56 | М64 | М72 | М76 | М80 | М90 | М100 | М110 | М125 | М140 | М160 | |
| dw, не менее | 74,9 | 79,4 | 88,9 | 98,4 | 103,2 | 107,9 | 122 | 136,2 | 145,7 | 169,5 | 188,2 | 212 | |
| Шаг резьбы | крупный | 5 | 5,5 | 6 | - | - | - | - | - | - | - | - | - |
| мелкий | 3 | 4 | 6,0 и 4,0 | ||||||||||
| Размер «под ключ» S (пред. откл. по h15) | 80 | 85 | 95 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 225 | |
| Высота h (пред. откл. по h15) | 54 | 57 | 66 | 73 | 76 | 79 | 92 | 100 | 108 | 124 | 136 | 152 | |
| Диаметр описанной окружности e, не менее | 89.0 | 94,5 | 105,8 | 117,1 | 122,7 | 128,4 | 145,1 | 162 | 173,3 | 201,6 | 223,8 | 252,1 | |
| Наружный диаметр коронки D2 (пред. откл. по h15) | 70 | 75 | 85 | 95 | 100 | 105 | 120 | 1,35 | 140 | 160 | 180 | 200 | |
| Внутренний диаметр коронки D1 (пред. откл. по H16) | 55 | 60 | 70 | 75 | 80 | 85 | 95 | 105 | 115 | 130 | 145 | 165 | |
| Число прорезей | 10 | ||||||||||||
| Ширина прорези n (пред. откл. по h14) | 10 | 12 | 14 | 13 | |||||||||
| Расстояние от опорной поверхности до основания прорези m (пред. откл. по h15) | 42 | 45 | 51 | 58 | 61 | 64 | 72 | 80 | 88 | 100 | 112 | 128 | |
| Размер шплинта для гаек (рекомендуемый) | 8х90 | 10х90 | 10х100 | 10х100 | 10х125 | 13х140 | 13х160 | 16х180 | 16х200 | 16х220 | |||
Наше предложение:
Компания “МЕГАПРОМКРЕПЬ” принимает заказы на изготовление шестигранных корончатых гаек по ГОСТ 10606-72, а также шплинтов, шайб, болтов, винтов, шпилек и других крепежных изделий. Если Вам нужно высокое качество метизов с сертификатами и гарантиями производителей по минимальным ценам, обращайтесь к нам. Мы обеспечим Вам своевременную доставку товара в любой регион Украины.
