РАЗМЕР: М52...М160
Описание товара:

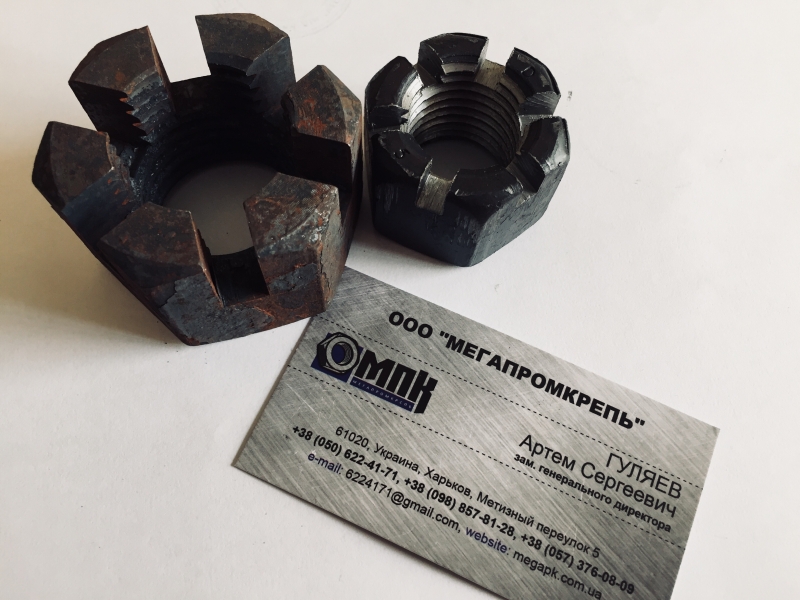

Корончатые шестигранные гайки, производимые по стандарту ГОСТ 10609-72, имеют диаметр резьбы свыше 48мм (52-160мм) и уменьшенный размер под ключ, что позволяет использовать детали при монтаже с различными ограничениями (весовыми, габаритными или пространственными). Корончатые гайки ГОСТ 10609-72 выпускают с классом точности А. Крепеж отличается необычной конструкцией в виде короны, за счет специальных выступов или шлицов на верхней поверхности. Данные вырезы предназначены для фиксации гайки с помощью шплинта или штифта, что не дает раскручиваться при вибрационных нагрузках.
Основные материалы изготовления гаек: углеродистые, легированные, коррозионностойкие и жаропрочные марки стали с цинковым хроматированным, пропитанным маслом фосфатным или окисным покрытием.

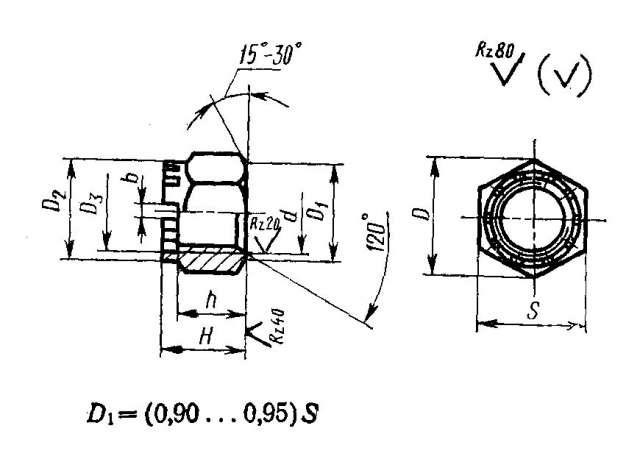

Параметры и конструкция:
Техническая характеристика:
| Номинальный диаметр резьбы d | М52 | М56 | М64 | М72 | М76 | М80 | М90 | М100 | М110 | М125 | М140 | М160 | ||
| Шаг резьбы | крупный | 5 | 5,5 | 6 | - | - | - | - | - | - | - | - | - | |
| мелкий | 3 | 4 | 6,0 и 4,0 | |||||||||||
| Размер «под ключ» S (пред. откл. при S ? 80 мм по h13, при S> 80 мм по h14) | 70 | 75 | 85 | 95 | 100 | 105 | 115 | 130 | 145 | 155 | 180 | 210 | ||
| Высота h (пред. откл. по h14) | 52 | 60 | 65 | 70 | 75 | 80 | 90 | 100 | 105 | 120 | 130 | 140 | ||
| Диаметр описанной окружности e, не менее | 78,6 | 84,3 | 95,1 | 106,4 | 112 | 117,7 | 129 | 145,8 | 162,7 | 174 | 202,3 | 236 | ||
| Наружный диаметр коронкиD2 (пред. откл. по h14) | 65 | 70 | 80 | 85 | 95 | 100 | 110 | 120 | 130 | 150 | 170 | 190 | ||
| Внутренний диаметр коронки D1(пред. откл. поН14) | 55 | 60 | 70 | 75 | 80 | 85 | 95 | 105 | 115 | 130 | 145 | 165 | ||
| Число прорезей | 10 | |||||||||||||
| Ширина прорезиn (пред. откл. по Н14) | 10 | 12 | 14 | 18 | ||||||||||
| Расстояние от опорной поверхности до основания прорези m (пред. откл. по h14) | 40 | 44 | 50 | 55 | 60 | 62 | 70 | 78 | 85 | 98 | 110 | 120 | ||
| Размер шплинта для гаек (рекомендуемый) | 8х80 | 10х90 | 10х100 | 10х110 | 10х125 | 13х125 | 13х140 | 13х160 | 16х180 | 16х200 | 16х220 | |||
| dw, не менее | 66,1 | 70,8 | 79,9 | 89,4 | 94,2 | 98,9 | 108,4 | 122,6 | 136,8 | 146,3 | 170 | 198,4 | ||
Наше предложение:
Мы предлагаем Вам приобрести шестигранные корончатые гайки по ГОСТ 10609-72 и другие метизные изделия по самым низким в Украине ценам. Наша компания производит крепеж исключительно в соответствии со всеми требованиями норм и стандартов, с соблюдением технических условий, по нормативно-технической и конструкторской документации, что подтверждает сертификат качества и гарантия от производителя.
