РАЗМЕР: М8...М48
Описание товара:
Низкие шестигранные гайки, производимые по стандарту ГОСТ 15522-70, имеют класс точности В, диаметр резьбы от 8мм до 48мм и уменьшенный размер под ключ, что позволяет использовать детали там, где есть какие-либо ограничения при монтаже, например весовые, габаритные или пространственные. Чаще всего данный крепеж используется в машиностроении.
Основные материалы изготовления деталей: углеродистые, легированные, коррозионностойкие и жаропрочные марки стали. По соглашению с заказчиком возможно выполнение изделий из сплавов цветных металлов и других материалов. Гайки ГОСТ 15522-70 выпускают с защитным покрытием или без него.

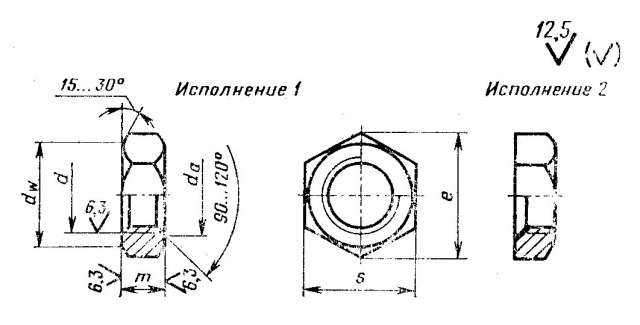

Параметры и конструкция:
Техническая характеристика:
| Номинальный диаметр резьбы d |
М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | (М22) | М24 | (М27) | М30 | М36 | М42 | М48 | |
| Шаг резьбы | крупный | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
| мелкий | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||
| Размер «под ключ» S | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 50 | 60 | 70 | |
| Диаметр описанной окружности е, не менее | 13,1 | 15,3 | 18,7 | 20,9 | 23,9 | 26,2 | 29,6 | 33,0 | 35,0 | 39,6 | 45,2 | 55,4 | 66,4 | 76,9 | |
| dа | не менее | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| не более | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| dw, не менее | 10,6 | 12,5 | 15,5 | 17,2 | 20,1 | 22,0 | 24,8 | 27,7 | 29,5 | 33,2 | 38,0 | 46,6 | 55,9 | 64,7 | |
| Высота т | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 10,0 | 11,0 | 12,0 | 13,5 | 15,0 | 18,0 | 21,0 | 24,0 | |
Наше предложение:
Наша компания надежный производитель высокопрочного крепежа, в том числе гаек шестигранных низких с уменьшенным размером под ключ. Правила маркировки, упаковки, транспортировки и хранения гаек, а также требования по антикоррозионной защите у нас строго соблюдаются в соответствии с ГОСТ 15522-70. На каждую деталь мы предоставляем сертификат качества и гарантию о производителя. Купить товар у нас легко и просто – сделайте заказ на сайте или позвоните по телефону (+380505555549).
