РАЗМЕР: М8...М48
КЛАСС ТОЧНОСТИ: А
Описание товара:
Шестигранные низкие гайки с уменьшенным размером под ключ и диаметром резьбы от 8 до 48 мм изготовляют по ГОСТ 2526-70. Согласно стандарту крепеж имеет класс точности А. Детали используют преимущественно в машиностроительной отрасли и при производстве автомобилей вместе с болтами или в качестве контргаек. Они предназначены для тех случаев, когда есть какие-нибудь ограничения при монтаже, это может быть вес или габариты конструкции, дефицит свободного пространства. Гайки ГОСТ 2526-70 производят из различных марок стали, с защитным покрытием или без него.

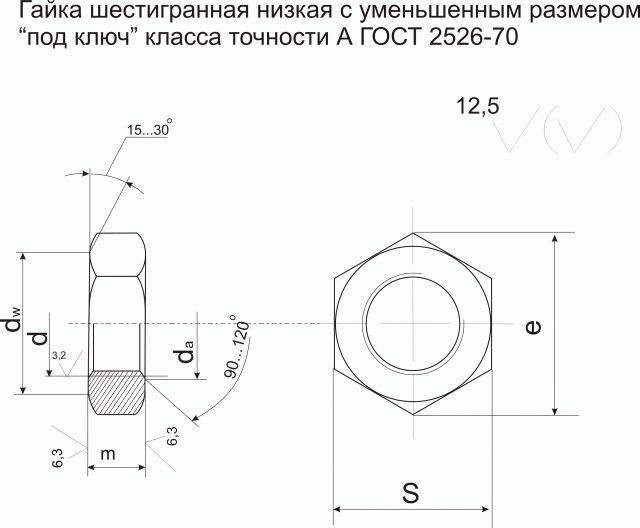

Параметры и конструкция:
Техническая характеристика:
Номинальный диаметр резьбы d | М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | (М22) | М24 | (М27) | М30 | М36 | М42 | М48 | |
Шаг резьбы | крупный | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
мелкий | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||
Размер под «ключ» S | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 50 | 60 | 70 | |
Диаметр описанной окружности е, не менее | 13,3 | 15,5 | 18,9 | 21,1 | 24,5 | 26,8 | 30,1 | 33,5 | 35,7 | 40,0 | 45,6 | 55,8 | 67,0 | 78,3 | |
da | не менее | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
не более | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
dw, не менее | 10,6 | 12,6 | 15,6 | 17,4 | 20,6 | 22,5 | 25,3 | 28,2 | 30,0 | 33,6 | 38,4 | 46,9 | 56,3 | 65,8 | |
Высота m | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13,5 | 15 | 18 | 21 | 24 |
Наше предложение:
Купить низкие гайки стандарта ГОСТ 2526-70 с любыми параметрами, а также другую крепежную продукцию, представленную в огромном ассортименте, Вы можете у нас на сайте. Мы являемся непосредственными производителями, что позволяет нам продавать метизы по самым низким ценам. Все наши крепежные изделия имеют гарантию и сертификаты качества. Мы осуществляем отправку во все регионы Украины.
