РАЗМЕР: М52...М150
Описание товара:
Шестигранные низкие гайки по стандарту ГОСТ 10607-94 выпускаются с классом точности В и диаметром резьбы свыше 48мм, а именно от 52мм до 150мм. Это довольно распространенный вид крепежа, который применяется практически во всех сферах хозяйственной деятельности, ибо относится к стандартным гаечным изделиям. Детали особенно подходят для соединений, подверженных частым разборкам и эксплуатируемых при интенсивных нагрузках.
Монтаж гаек производится обычным способом: их накручивают на болты соответствующего размера или на оси деталей с метрической резьбой, затягивая изделие с помощью гаечного ключа.
Детали изготовляются преимущественно из углеродистых и коррозионностойких марок стали с защитным покрытием или без него.

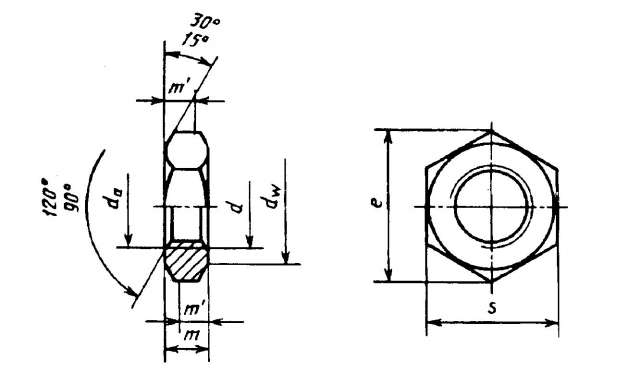

Параметры и конструкция:
Техническая характеристика:
| Резьба d | М52 | М56 | М64 | М72 | М76 | М80 | М90 | М100 | М110 | М125 | М140 | М150 | |
| P | крупный | 5 | 5,5 | 6 | - | - | - | - | - | - | - | - | |
| мелкий | 3 | 4 | 6,0 или 4,0 | ||||||||||
| da | мин. | 52 | 56 | 64 | 72 | 76 | 80 | 90 | 100 | 110 | 125 | 140 | 150 |
| макс. | 56,2 | 60,5 | 69,1 | 77,8 | 82,1 | 86,4 | 97,2 | 108 | 118,8 | 135 | 151,2 | 162 | |
| dw | мин. | 74,2 | 78,7 | 88,2 | 97,7 | 102,4 | 107,2 | 121,1 | 135,4 | 144,9 | 168,6 | 187,2 | 211 |
| e | мин. | 88,25 | 93,56 | 104,86 | 116,16 | 121,81 | 127,46 | 144,08 | 161,03 | 172,33 | 200,58 | 222,72 | 250,97 |
| m | макс. | 26 | 28 | 32 | 36 | 38 | 40 | 45 | 50 | 55 | 62,5 | 70 | 75 |
| мин. | 24,7 | 26,7 | 30,4 | 34,4 | 36,4 | 38,4 | 43,4 | 48,4 | 53,1 | 60,6 | 68,1 | 73,1 | |
| m' | мин. | 19,8 | 21,4 | 24,3 | 27,5 | 29,1 | 30,7 | 34,7 | 38,7 | 42,5 | 48,5 | 54,5 | 58,5 |
| S | ном. -макс. | 80 | 85 | 95 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 225 |
| мин. | 78,1 | 82,8 | 92,8 | 102,8 | 107,8 | 112,8 | 127,5 | 142,5 | 152,5 | 177,5 | 197,1 | 222,1 | |
Наше предложение:
Предлагаем Вам купить крепежные изделия у нас по доступным ценам. Наша компания производит гайки шестигранные низкие ГОСТ 10607-94 исключительно в соответствии со всеми требованиями норм и стандартов, с соблюдением технических условий, по нормативно-технической и конструкторской документации, что подтверждает сертификат качества и гарантия от производителя.
