РАЗМЕР: М6...М48
КЛАСС ТОЧНОСТИ: В
Описание товара:
По стандарту ГОСТ 5919-73 изготовляют шестигранные низкие гайки прорезные и корончатые класса точности В. Детали выпускают с диаметром резьбы, который варьируется от 6мм до 48мм. Изделия производят из различных марок стали с защитным покрытием или без него. Крепеж отличается широкой сферой применения: машиностроение, приборостроение, сельское хозяйство, электротехническая промышленность и другие отрасли производства.
Корончатые и прорезные гайки, благодаря оригинальной конструкции, способны легко выдерживать динамические, циклические и вибрационные нагрузки. Низкие шестигранные гайки часто применяют в соединениях, которые подвержены растягивающим нагрузкам или работают на срез. Гайки по ГОСТ 5919-73 используют в комплекте со шплинтами или штифтами, а также с винтами, шпильками и болтами.

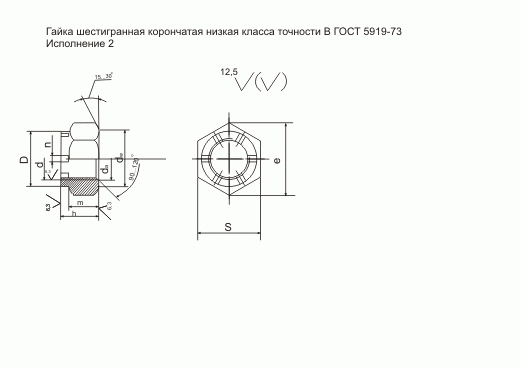

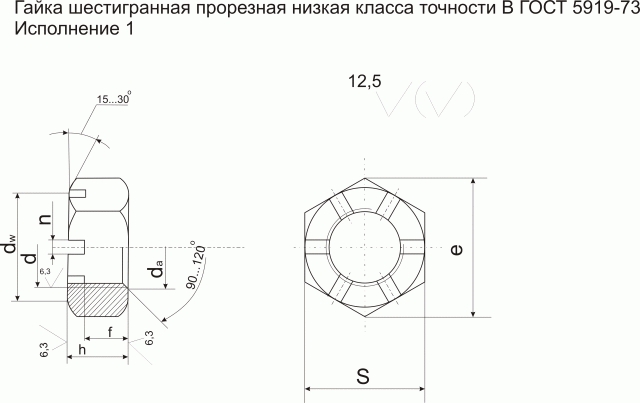

Параметры и конструкция:
Техническая характеристика:
| Номинальный диаметр резьбы d |
М6 | М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | (М22) | М24 | (М27) | М30 | (М33) | М36 | (М39) | М42 | М48 | |
| Шаг резьбы | крупный | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | 3,5 | 3,5 | 4,0 | 4,0 | 4,5 | 5,0 |
| мелкий | - | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| Размер "под ключ" S | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
| Высота h | 6 | 7 | 8 | 10 | 11 | 12 | 13 | 13 | 15 | 15 | 17 | 18 | 20 | 20 | 22 | 23 | 25 | |
| Расстояние от опорной поверхности до основания прорези f и коронки m | 3,5 | 4.0 | 5,0 | 6,0 | 7,0 | 7,0 | 8,0 | 8,0 | 9 | 9 | 11 | 11 | 13 | 13 | 13 | 14 | 16 | |
| dw, не менее | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 59,9 | 69,4 | |
| Диаметр описанной окружности е, не менее | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 55,4 | 60,8 | 66,5 | 71,3 | 82,6 | |
| Диаметр фаски da | не менее | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| не более | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| Диаметр коронки D | - | - | - | 16 | 19 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
| Число прорезей | 6 | 8 | ||||||||||||||||
| Ширина прорези n | 2,0 | 2,5 | 2,8 | 3,5 | 4,5 | 5,5 | 7,0 | 9,0 | ||||||||||
| Размер шплинта (рекомендуемый) по ГОСТ 397 | Исполнение 1 | 1,6-16 | 2-20 | 2,5-25 | 3,2-32 | 4-36 | 4-40 | 5-45 | 5-50 | 6,3-63 | 6,3-71 | 8-80 | 8-90 | |||||
| Исполнение 2 | - | - | - | 3,2-25 | 4-32 | 4-36 | 5-40 | 5-45 | 6,3-50 | 6,3-63 | 8-71 | 8-80 | ||||||
