РАЗМЕР: М6...М48
КЛАСС ТОЧНОСТИ: А
Описание товара:
Прорезные и корончатые низкие шестигранные гайки с диаметром резьбы М6-М48 класса точности А изготовляют по стандарту ГОСТ 5933-73. Детали применяют во многих отраслях промышленности и народного хозяйства, вплоть до самолетостроения. Монтаж резьбового соединения производится с использованием гаек, шплинтов (штифтов), шайб и болтов (винтов, шпилек). Шестигранная форма гаек позволяет затягивать детали обычным ключом. Необычная конструкция прорезных и корончатых гаек способна выдерживать высокие вибрационные нагрузки. Низкие гайки легко переносят растягивающие нагрузки. Крепеж производят из различных марок стали с защитным покрытием или без него.

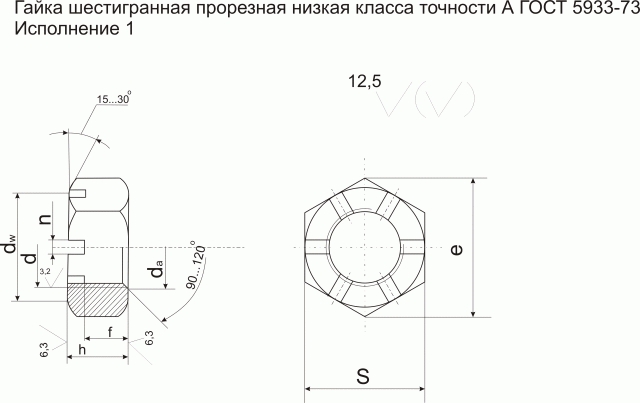

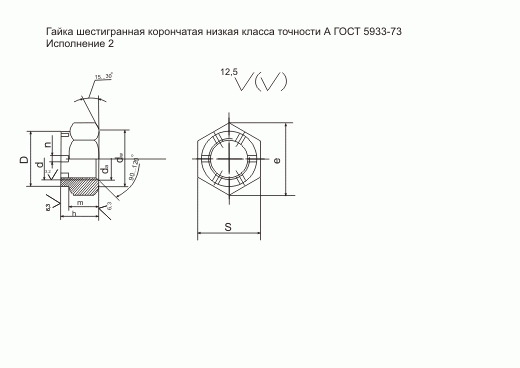

Параметры и конструкция:
Техническая характеристика:
Номинальный диаметр резьбы d | М6 | М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | (М22) | М24 | (М27) | М30 | (М33) | М36 | (М39) | М42 | М48 | |
Шаг резьбы | крупный | 1,0 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | 3,5 | 3,5 | 4,0 | 4,0 | 4,5 | 5,0 |
мелкий | - | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
Размер «под ключ» S | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
Высота h | 6 | 7 | 8 | 10 | 11 | 12 | 13 | 13 | 15 | 15 | 17 | 18 | 20 | 20 | 22 | 23 | 25 | |
Расстояние от опорной поверхности до основания прорези f и коронки т | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 7,0 | 8,0 | 8,0 | 9,0 | 9,0 | 11 | 11 | 13 | 13 | 13 | 14 | 16 | |
dw, не менее | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 60,6 | 69,4 | |
Диаметр описанной окружности е, не менее | 11,1 | 14,4 | 17,8 | 20,0 | 23,4 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 55,8 | 61,3 | 67,0 | 72,6 | 83,9 | |
Диаметр фаски da | не менее | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
не более | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
Диаметр коронки D | - | - | - | 16 | 19 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
Число прорезей | 6 | 8 | ||||||||||||||||
Ширина прорези п | 2,0 | 2,5 | 2,8 | 3,5 | 4,5 | 5,5 | 7,0 | 9,0 | ||||||||||
Размер шплинта (рекомендуемый) по ГОСТ 397 | Исполнение 1 | 1,6-16 | 2-20 | 2,5-25 | 3,2-32 | 4-36 | 4-40 | 5-45 | 5-50 | 6,3-63 | 6,3-71 | 8-80 | 8-90 | |||||
Исполнение 2 | - | - | - | 3,2-25 | 4-32 | 4-36 | 5-40 | 5-45 | 6,3-50 | 6,3-63 | 8-71 | 8-80 |
Наше предложение:
Купить гайки ГОСТ 5933-73 отдельно или в комплекте с необходимыми деталями (болты, винты, шайбы, штифты и т.д.) Вы можете прямо у нас на сайте. Мы выпускаем крепеж с любыми характеристиками (размеры, марка стали, покрытие и другие), поэтому Вы легко можете подобрать для себя нужные параметры метизов, а наши менеджеры помогут Вам в этом. Вся продукция компании имеет гарантию и сертификаты качества. Мы предлагаем очень выгодные цены на товар, отправляем его в любые регионы Украины. Звоните прямо сейчас по телефону +380505555549.
