РАЗМЕР: М8...М48
КЛАСС ТОЧНОСТИ: А
Описание товара:
По стандарту ГОСТ 5935-73 производят гайки шестигранные прорезные низкие с уменьшенным размером под ключ, диаметром резьбы М8-М48, класса точности А. Сфера использования данного крепежа – высокотехнологичные отрасли, например, такие как приборостроение или машиностроение. Для резьбовых соединений гайки используют в комплекте с болтами или шпильками.

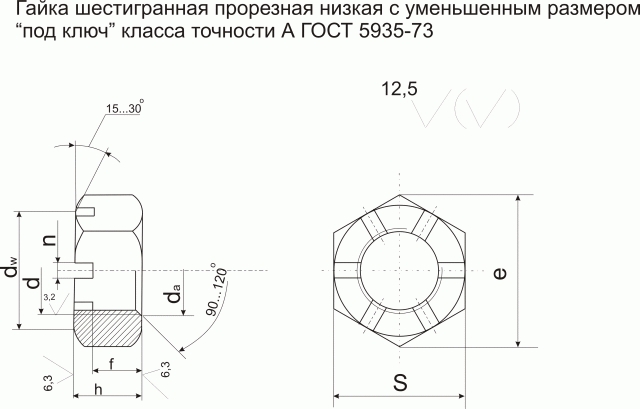

Гайки ГОСТ 5935-73 имеют свои положительные особенности:
- Чтобы обеспечить прочность крепления детали могут фиксироваться штифтами или шплинтами, которые препятствуют самопроизвольному откручиванию гаек.
- Прорезная конструкция метизов позволяет выдерживать высокие динамические и вибрационные нагрузки.
- Низкие шестигранные гайки часто применяют в соединениях, которые подвержены растягивающим нагрузкам или работают на срез.
- Уменьшенный размер под ключ дает возможность использовать детали при весовых, габаритных или пространственных ограничениях.
Параметры и конструкция:
Техническая характеристика:
| Номинальный диаметр резьбы d | М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | (М22) | М24 | (М27) | М30 | (М33) | М36 | (М39) | М42 | М48 | |
| Шаг резьбы | крупный | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 5 |
| мелкий | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |
| Размер «под ключ» S | 12 | 14 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 70 | |
| Высота h | 7 | 8 | 10 | 11 | 12 | 13 | 15 | 17 | 18 | 20 | 20 | 22 | 23 | 25 | |||
| Диаметр описанной окружности е, не менее | 13,3 | 15,5 | 17,8 | 20,0 | 23,4 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 55,8 | 61,3 | 67,0 | 78,3 | |
| dw, не менее | 10,6 | 12,6 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 65,8 | |
| Число прорезей | 6 | 8 | |||||||||||||||
| Ширина прорези n | 2,5 | 2,8 | 3,5 | 4,5 | 5,5 | 7 | 9 | ||||||||||
| Расстояние от опорной поверхности до основания прорези m (пред. откл. по h14) | 4 | 5 | 6 | 7 | 8 | 9 | 11 | 13 | 14 | 16 | |||||||
| Диаметр фаски da | не менее | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| не более | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| Размер шплинта (рекомендуемый) по ГОСТ 397 | 2-20 | 2,5-25 | 3,2-25 | 4-32 | 4-36 | 5-40 | 5-45 | 6,3-50 | 6,3-56 | 6,3-63 | 6,3-71 | 8-71 | 8-80 | ||||
