РАЗМЕР: М8...М48
КЛАСС ТОЧНОСТИ: А
Описание товара:
Шестигранные гайки прорезные с уменьшенным размером под ключ, диаметром резьбы М8-М48 и классом точности А изготовляют по стандарту ГОСТ 2528-73. Прорезные изделия имеют оригинальную конструкцию, где на верхней поверхности есть специальные шлицы, которые предназначены для фиксирования гаек с помощью штифтов (шплинтов), что позволяет крепежу стабильно выдерживать различные нагрузки (динамические, циклические, вибрационные). Уменьшенный размер под ключ дает возможность использовать детали при весовых, габаритных или пространственных ограничениях. Соответственно гайки ГОСТ 2528-73 используют во многих отраслях производства, где необходимы подобные технические характеристики, включая высокотехнологичное приборостроение. Метизы производят из конструкционных углеродистых, легированных, жаропрочных, коррозийно-стойких и других марок стали, а также из сплавов цветных металлов. Изделия выпускают, как с защитным покрытием, так и без него.

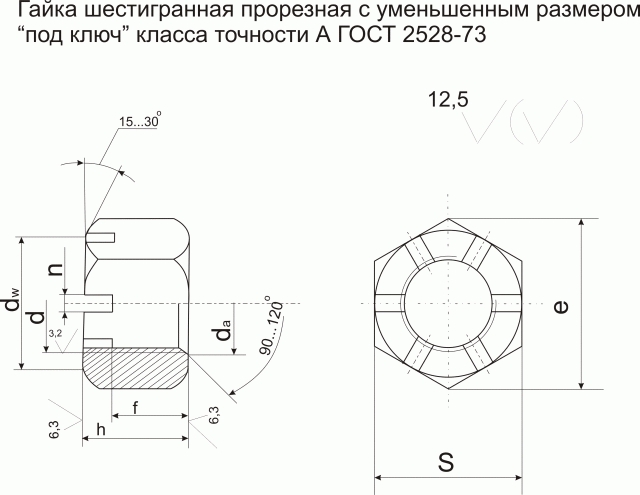

Параметры и конструкция:
Техническая характеристика:
| Номинальный диаметр резьбы d | М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | (М22) | М24 | (М27) | М30 | (М33) | М36 | (М39) | М42 | М48 | |
| Шаг резьбы | крупный | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 5 |
| мелкий | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |
| Размер «под ключ» S | 12 | 14 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 70 | |
| Высота h | 9,5 | 12 | 15 | 16 | 19 | 21 | 22 | 26 | 27 | 30 | 33 | 35 | 38 | 40 | 46 | 50 | |
| Диаметр описанной окружности е, не менее | 13,3 | 15,5 | 17,8 | 20,0 | 23,4 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 55,8 | 61,3 | 67,0 | 78,3 | |
| dw, не менее | 10,6 | 12,6 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 65,8 | |
| Число прорезей | 6 | 8 | |||||||||||||||
| Ширина прорези n | 2,5 | 2,8 | 3,5 | 4,5 | 5,5 | 7 | 9 | ||||||||||
| Расстояние от опорной поверхности до основания прорези f | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 38 | |
| Диаметр фаски da | не менее | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| не более | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| Размер шплинта (рекомендуемый) по ГОСТ 397 | 2x20 | 2,5x25 | 3,2x25 | 4x32 | 4x36 | 5x40 | 5x45 | 6,3x50 | 6,3x56 | 6,3x63 | 6,3x71 | 8x71 | 8x80 | ||||
Наше предложение:
Компания «МЕГАПРОМКРЕПЬ» изготовляет крепеж в соответствии со всеми требованиями норм и стандартов, с соблюдением технических условий, по нормативно-технической и конструкторской документации, что подтверждает сертификат качества и гарантия от производителя. У нас широкий ассортимент метизной продукции, поэтому на сайте Вы можете заказать не только шестигранные прорезные гайки с уменьшенным размером под ключ (ГОСТ 2528-73), но и любые другие крепежные изделия.
