РАЗМЕР: М8...М48
КЛАСС ТОЧНОСТИ: А
Описание товара:
Гайки шестигранные с уменьшенным размером под ключ класса точности А производят по стандарту ГОСТ 2524-70. Их выпускают с диаметром резьбы от 8мм до 48мм. Детали применяются преимущественно в автомобилестроении и машиностроении. Они идеально подходят для тех случаев, когда есть какие-либо ограничения при монтаже, к примеру: по весу, габаритам или пространству. Гайки ГОСТ 2524-70 изготовляют из конструкционных углеродистых, легированных, коррозийно-стойких, жаропрочных и других марок стали, с цинковым или кадмиевым хроматированным, пропитанным маслом фосфатным или окисным покрытием, а также без него.

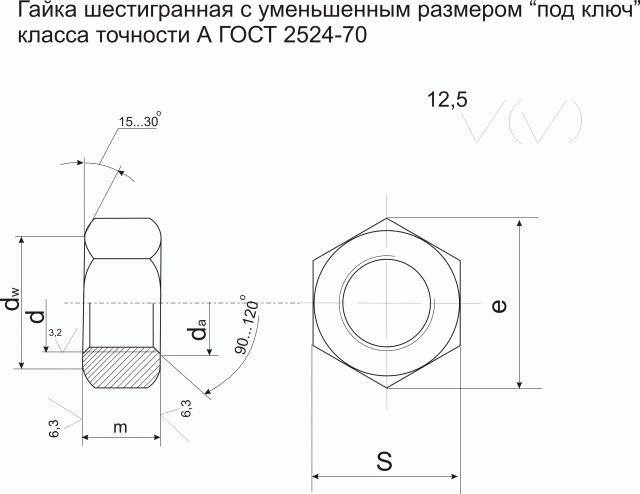

Параметры и конструкция:
Техническая характеристика:
Номинальный диаметр резьбы d | М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | (М22) | М24 | (М27) | М30 | М36 | М42 | М48 | |
Шаг резьбы | крупный | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
мелкий | 1 | 1,25 | 1,5 | 2 | 3 | ||||||||||
Размер «под ключ» S | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 50 | 60 | 70 | |
Диаметр описанной окружности е, не менее | 13,3 | 15,5 | 18,9 | 21,1 | 24,5 | 26,8 | 30,1 | 33,5 | 35,7 | 40,0 | 45,6 | 55,8 | 67,0 | 78,3 | |
dа | не менее | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
не более | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
dw, не менее | 10,6 | 12,6 | 15,6 | 17,4 | 20,6 | 22,5 | 25,3 | 28,2 | 30,0 | 33,6 | 38,4 | 46,9 | 56,3 | 65,8 | |
Высота m | 6,5 | 8,0 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 29 | 34 | 38 |
Наше предложение:
Мы предлагаем приобрести шестигранные гайки ГОСТ 2524-70 и другие метизные изделия по выгодной цене. Гарантируем быструю доставку в любой регион Украины крепежной продукции высочайшего качества с гарантией от производителя. Купить товар у нас легко и просто, сделайте заказ на сайте или позвоните по телефону (+380505555549).
