РАЗМЕР: М3...М48
КЛАСС ТОЧНОСТИ: В
Описание товара:
Высокие шестигранные гайки, производимые по стандарту ГОСТ 15523-70, имеют класс точности В, диаметр резьбы от 3мм до 48мм и нормальный размер под ключ. Высота у крепежа больше, чем у стандартных гаек (примерно в 1,2 раза). Детали имеют увеличенное количество витков резьбы.
Основная сфера применения гаек ГОСТ 15523-70: высоконагруженные резьбовые соединения. Их используют в комплекте с высокопрочными болтами, например: откидными, с Т-образной головкой или для станочных пазов.
Крепеж производится преимущественно из углеродистой стали различной прочности, хотя по соглашению с заказчиком возможно выполнение деталей из сплавов цветных металлов и других материалов. Метизы выпускаются с самым разным защитным покрытием, а также без него.

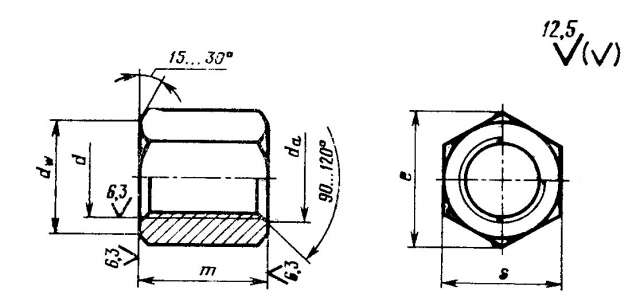

Параметры и конструкция:
Техническая характеристика:
| Номинальный диаметр резьбы d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | (М22) | М24 | (М27) | М30 | М36 | М42 | М48 | |
| Шаг резьбы | крупный | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4, | 4,5 | 5 | ||||
| мелкий | - | 1 | 1,25 | 1,5 | 2 | 3 | |||||||||||||
| Размер «под ключ» S | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| Диаметр описанной окружности е, не менее | 5,9 | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | |
| da | не менее | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| не более | 3,45 | 4,60 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| dw,не менее | 5,0 | 6,3 | 7,2 | 9,0 | 11,7 | 14,5 | 16,5 | 19,2 | 22,0 | 24,8 | 27,7 | 31,4 | 33,2 | 38,0 | 42,7 | 51,1 | 59,9 | 69,4 | |
| hw
|
не более | 0,4 | 0,5 | 0,6 | 0,8 | ||||||||||||||
| не менее | 0,15 | 0,20 | 0,25 | ||||||||||||||||
| Высота m | 3,6 | 4,8 | 6 | 7,2 | 9,6 | 12 | 14 | 17 | 19 | 22 | 24 | 26 | 29 | 32 | 36 | 43 | 50 | 58 | |
Наше предложение:
Мы предлагаем все размеры и варианты изготовления, как гаек шестигранных высоких по ГОСТ 15523-70, так и болтов к ним. Наша компания выпускает только качественные метизы без покрытия или с покрытием, выполненным в соответствии со всеми нормами и стандартами. Представленные у нас изделия имеют гарантию от производителя и сертификаты качества.
