РАЗМЕР: М3...М48
КЛАСС ТОЧНОСТИ: А
Описание товара:
Шестигранные высокие гайки стандарта ГОСТ 15524-70 применяются в строительстве, станкостроении, промышленном производстве и других сферах хозяйственной деятельности, где есть высоконагруженные резьбовые соединения. Для создания надежной фиксации их используют в комплекте с высокопрочными болтами и винтами, выполненными из соответствующих материалов, например из углеродистых, коррозийно-стойких, жаропрочных и других марок стали, а также из сплавов цветных металлов. Для большей устойчивости к воздействию температур, воды и агрессивных веществ детали выпускают с защитным покрытием, если таковое требуется заказчику.
Регламент ГОСТ 15524-70 предполагает производство гаек шестигранных высоких по следующим характеристикам:
- класс точности – А;
- диметр резьбы – от 3мм до 48мм;
- высота крепежа – в 1,2 раза больше, чем у стандартных деталей;
- количество витков – увеличено;
- класс прочности – зависит от используемой марки стали.

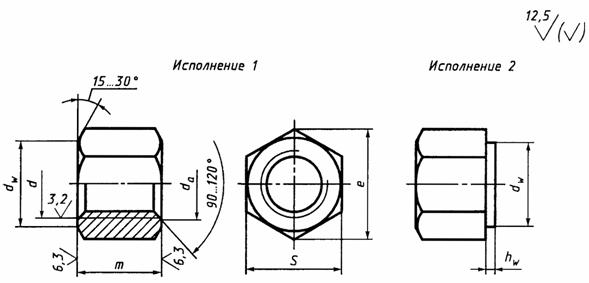

Параметры и конструкция:
Техническая характеристика:
| Номинальный диаметр резьбы d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | (М14) | М16 | (М18) | М20 | (М22) | М24 | (М27) | М30 | М36 | М42 | М48 | |
| Шаг резьбы | крупный | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | ||||
| мелкий | - | 1 | 1,25 | 1,5 | 2 | 3 | |||||||||||||
| Размер «под ключ» S | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| Диаметр описанной окружности е, не менее | 6 | 7,7 | 8,8 | 11,1 | 14,4 | 17,8 | 20,0 | 23,9 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 61,3 | 72,6 | 83,9 | |
| dа | не менее | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| не более | 3,45 | 4,60 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| dw, не менее | 5,00 | 6,30 | 7,20 | 9,00 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 28,2 | 31,7 | 33,6 | 38,4 | 43,1 | 51,5 | 61,0 | 70,5 | |
| hw | не более | 0,4 | 0,5 | 0,6 | 0,8 | ||||||||||||||
| не менее | 0,15 | 0,20 | 0,25 | ||||||||||||||||
| Высота m | 3,6 | 4,8 | 6,0 | 7,2 | 9,6 | 12 | 14 | 17 | 19 | 22 | 24 | 26 | 29 | 32 | 36 | 43 | 50 | 58 | |
Наше предложение:
Купить высокопрочные гайки по стандарту ГОСТ 15524-70 с любыми параметрами, а также другую крепежную продукцию, представленную в широком ассортименте, Вы можете у нас на сайте. Мы являемся непосредственными производителями, что позволяет нам продавать качественные метизы по самым низким ценам. Все наши крепежные изделия имеют гарантию и сертификаты качества. Мы осуществляем отправку во все регионы Украины.
