ШАЙБА ВЫСОКОПРОЧНАЯ (КЛАСС ПРОЧНОСТИ 10.9)
ГОСТ 22355, ГОСТ Р 52646

Крепеж, диаметры: 16, 18, 20, 22, 24, 27, 30, 36 мм
Марка стали: ст.5ПС, 35, 45, 40Х
Покрытие: оцинкованное, без покрытия
Фасовка: коробки 15, 20, 25 кг; ящики 40, 60 кг





Описание товара:



Шайбы высокопрочные по ГОСТ 22355 и ГОСТ Р 52646 чаще всего применяются при строительстве и сборке мостов: городских, железнодорожных, автодорожных, а также в отраслях тяжелого машиностроения. Детали изготавливают с учетом их эксплуатации в районах с умеренными (-40 °C и выше) и холодными (-65°C и выше) климатическими условиями. При монтаже шайбы по ГОСТ 22355, ГОСТ Р 52646 используются в комплекте с гайками по ГОСТ 22354, ГОСТ Р 52645 и болтами по ГОСТ 22353, ГОСТ Р 52644.

Высокопрочные шайбы имеют твердость 35–45 HRC, класс точности С, класс прочности 10.9, производятся из стали с защитным цинковым покрытием и без него, выпускаются в двух исполнениях:

  1. исполнение — стандартные размеры;
  2. исполнение — увеличены толщина и диаметр.

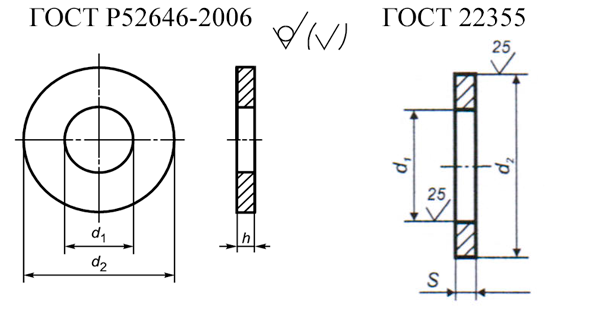

Параметры и конструкция:











Техническая характеристика:





ГОСТ 22355
Номинальный диаметр резьбы болта, мм d1- внутренний диаметр, мм d2- наружный диаметр, мм S- толщина, мм Теоретическая масса 1000 шт. шайб, кг
20 22 44 - 35,8
22 24 50 5; 6 59,3
24 26 56 - 75,8
27 30 66 - 127,8
30 33 66 6 120,7
36 39 78 - 168,7
42 45 90 8 299,5
48 52 100 * 359,7



ГОСТ Р52646-2006
d1- внутренний диаметр, мм Не менее 18 20 22 24 26 30 33 39 46 52
  Не более 18,43 20,43 22,52 24,52 26,52 30,52 33,62 39,62 46,62 52,62
d2-наружный диаметр, мм2 Не менее 32,4 37,9 40,4 42,4 48,4 54,1 58,1 70,1 82,1 94,1
Не более 34 38 42 44 50 56 60 72 84 96
h- толщина, мм Не менее 3,1 3,1 3,1 3,4 3,4 3,4 3,4 3,4 3,4 3,4
Не более 4,6 4,6 4,6 4,6 4,6 4,6 4,6 4,6 4,6 4,6







Наше предложение:



Компания «МЕГАПРОМКРЕПЬ» занимает лидирующие позиции по производству высокопрочного крепежа. Мы продаем качественные изделия по самым низким ценам, обеспечиваем доставку в кратчайшие сроки. У нас широкий ассортимент метизной продукции. Сделать заказ на шайбы высокой твердости по ГОСТ 22355 и ГОСТ Р 52646, высокопрочные болты по ГОСТ 22353 и ГОСТ Р 52644, гайки ГОСТ 22354 и ГОСТ Р 52645, а также другие детали, Вы можете на сайте или по телефону (+380505555549).
