РАЗМЕР: М10...М160
Описание товара:
Шпильки по стандартам ОСТ 26-2040-96 и ГОСТ 9066-75 предназначены для создания фланцевых соединений, например в трубопроводах, газовых турбинах, паровых котлах. Детали по ОСТ 26-2040-96 используют в комплекте с фланцевыми гайками по ОСТ 26-2041-96 и фланцевыми шайбами по ОСТ 26-2042-96, а изделия по ГОСТ 9066 с гайками ГОСТ 9064 и шайбами ГОСТ 9065. Крепеж изготавливается из разных марок стали: 35, 45, 40Х, 30ХМА, 30ХГСА, 25Х1МФ, 25Х2М1Ф. Шпильки для фланцевых соединений ОСТ 26-2040-96 выпускаются в двух типах: тип 1(А) и тип 2(Б), а фланцевые метизы ГОСТ 9066-75 в пяти типах: А, Б, В, Г и Д.
Параметры и конструкция:

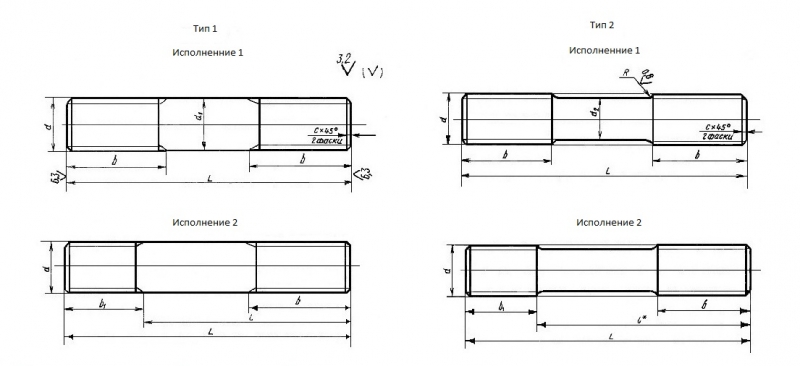

ОСТ 26-2040-96

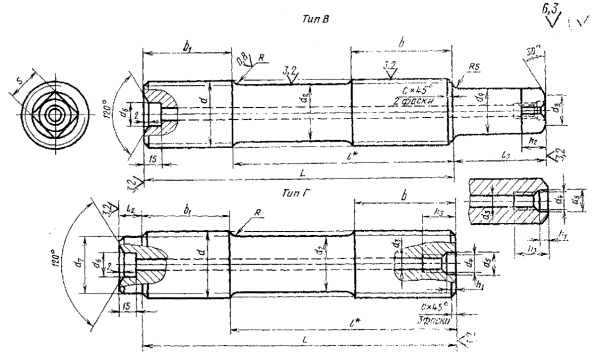

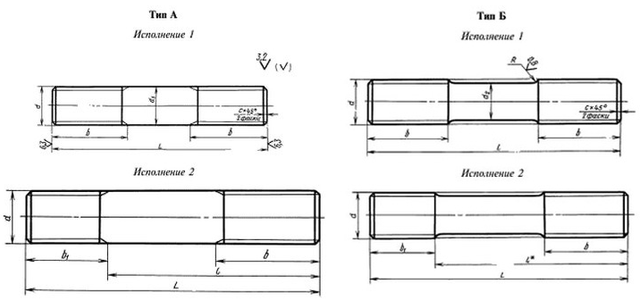

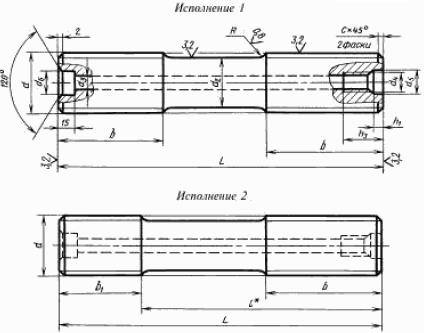

ГОСТ 9066-75
Технические характеристики:
ОСТ 26-2040-96
Размеры для типа 1
| Диаметр резьбы, d | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 36 | 42 | 46 | 52 | 56 |
| Шаг резьбы, Р, крупный | 1,5 | 1,75 | 2 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5 | 5,5 |
| Шаг резьбы, Р, мелкий | - | - | - | - | - | - | - | - | 3 | 3 | 3 | 4 |
| Длина резьбы, b | 22 | 25 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 90 | 95 | 105 |
Размеры для типа 2, исполнение 2
| Диаметр резьбы, d | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 36 | 42 | 48 | 52 | 56 | 60 | 64 | 68 | 75 | 80 |
| Шаг резьбы крупный, P | 1,5 | 1,75 | 2 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5 | 5,5 | 5,5 | 6 | 6 | - | - |
| Шаг резьбы мелкий, P | - | - | - | - | - | - | - | - | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 6 | 6 |
| Длина ввинчиваемого резьбового конца, b1 | 15 | 18 | 22 | 28 | 35 | 38 | 42 | 50 | 58 | 65 | 70 | 75 | 80 | 90 | 95 | 105 | 110 |
| Длина резьбы,b | 22 | 25 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 90 | 95 | 105 | 115 | 120 | 125 | 135 | 135 |
Все параметры указаны в мм.

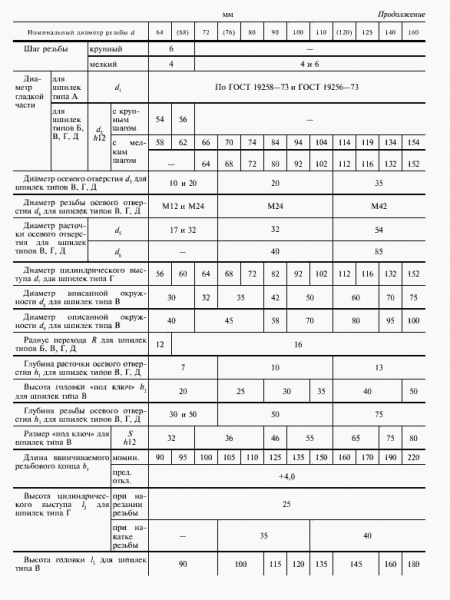

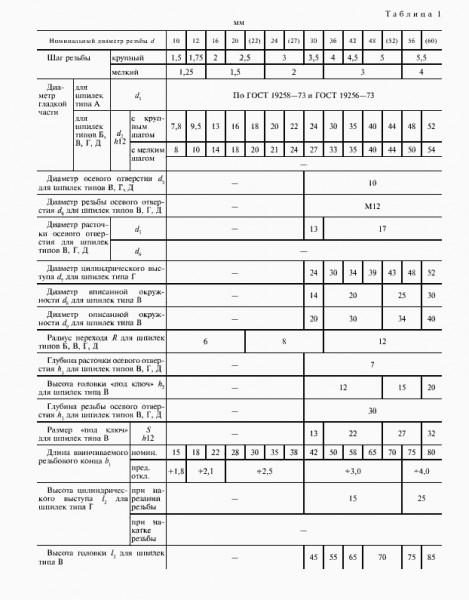

ГОСТ 9066-75
Наше предложение:
Купить фланцевые шпильки отдельно или в комплекте с необходимыми деталями (гайки, шайбы) Вы можете в нашей компании “МЕГАПРОМКРЕПЬ”. Мы гарантируем Вам качество изделий, подтвержденное сертификатами и гарантией производителя, демократичные цены на продукцию, быструю доставку товара в любой регион Украины.
