РАЗМЕР: М6...М48
Описание товара:

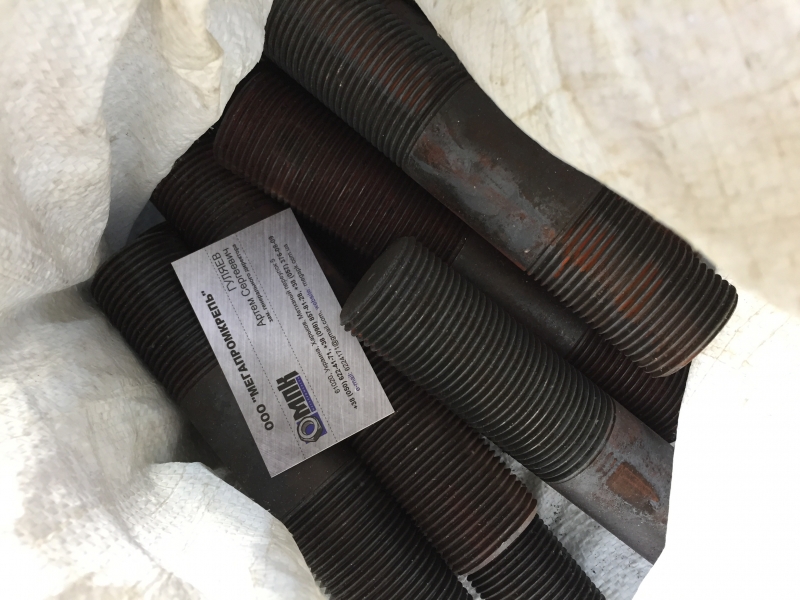

Шпильки по стандартам ГОСТ 22042-76, ГОСТ 22043-76 применяются во многих отраслях народного хозяйства: автомобилестроении, машиностроении, строительстве, пищевой, химической, нефтегазодобывающей промышленности. Благодаря особенной форме детали подходят для использования в элементах конструкций со сквозными отверстиями для крепления, например при соединении фланцев задвижек, вентилей, трубопроводов. Монтаж производится следующим образом: шпильку устанавливают в соседние отверстия, а на ее два свободных конца навинчивают гайки. В зависимости от стандарта шпильки для гладких отверстий имеют разные классы точности: ГОСТ 22042 — класс точности В, ГОСТ 22043 — класс точности А. Изделия изготавливаются из разных марок стали: 25Х1МФ, 35Х, 09Г2С, 12Х18Н10Т, 20ХН3А, 20Х13, 45Х14Н14В2М, ЛС59, 30ХМА, 14Х17М2. Выпускаются они в двух вариантах исполнений:
- исполнение — диаметр гладкой части равняется диаметру резьбы;
- исполнение — диаметр гладкой части равняется среднему диаметру резьбы (меньше диаметра резьбы).
Параметры и конструкция:
Технические характеристики:
|
Параметры шпильки |
Номинальный диаметр резьбы d |
||||||||||||||||||||
|
М2 |
М2,5 |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
М36 |
М42 |
М48 |
||
|
Шаг резьбы, P |
крупный |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
мелкий |
- |
- |
- |
- |
- |
- |
1 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 |
|
|
d1 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
Длина резьбовой части, b* |
L ≤ 125 |
10 |
11 |
12 |
14 |
16 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
- |
- |
- |
- |
- |
- |
|
125 < L ≤ 200 |
- |
- |
18 |
20 |
22 |
24 |
28 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
84 |
- |
- |
|
|
L > 200 |
- |
- |
31 |
33 |
35 |
37 |
41 |
45 |
49 |
53 |
57 |
61 |
65 |
69 |
73 |
79 |
85 |
97 |
109 |
121 |
|
|
Длина шпильки, l |
Мин. |
25 |
28 |
30 |
35 |
40 |
45 |
55 |
65 |
75 |
90 |
95 |
100 |
110 |
120 |
130 |
150 |
170 |
190 |
240 |
260 |
|
Макс. |
40 |
50 |
300 |
300 |
300 |
300 |
300 |
300 |
360 |
360 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
|
Все параметры указаны в мм.
Исполнение 1
Исполнение 2
Наше предложение:
Шпильки для гладких отверстий по стандартам ГОСТ 22042-76, ГОСТ 22043-76 реализовывает компания «МЕГАПРОМКРЕПЬ». У нас вы можете заказать детали с необходимыми параметрами: размеры, покрытие, марка стали, полная или частичная резьба. Мы осуществляем быструю доставку по всей Украине, продаем метизы по выгодной цене.
