ШПИЛЬКА НЕРЖАВЕЮЩАЯ
(ГОСТ 22040-76, ГОСТ 22041-76, DIN 940)

РАЗМЕР: М6...М48

ШПИЛЬКА НЕРЖАВЕЮЩАЯ С ВВИНЧИВАЕМЫМ КОНЦОМ L=2,5d (длина ввинчиваемого конца равна диаметру резьбы, умноженному на 2) по ГОСТ 22040-76 (класса точности В) и ГОСТ 22041-76 (класса точности А) применяется в роли центрирующего крепежа для соединения детали, имеющей сквозные отверстия для крепления, к другой детали, через резьбовые отверстия (например, присоединение фланца к ответной части вентиля, задвижки и т.п.).

В резьбовые отверстия одной детали устанавливается ввинчиваемая часть шпильки, а сквозные отверстия другой детали стыкуются на свободный гаечный конец шпильки.

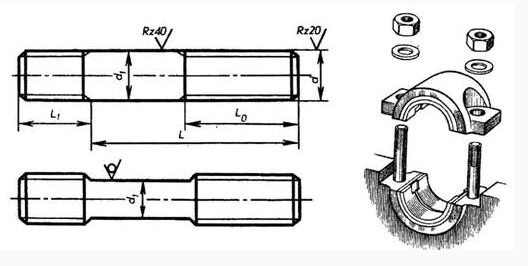

Вариант использования данного изделия приведен на иллюстрации:




Длина шпильки (на рисунке L) измеряется без учёта ввинчиваемого конца (на рисунке L1).

Размер ввинчиваемого конца L1 известен и постоянен для всех длин шпилек при равном диаметре резьбы d.

Шпилька изготавливается в двух вариантах:
 - диаметр гладкой безрезьбовой части шпильки равен диаметру резьбы шпильки
- диаметр гладкой безрезьбовой части шпильки меньше диаметра резьбы (равен среднему диаметру резьбы шпильки)

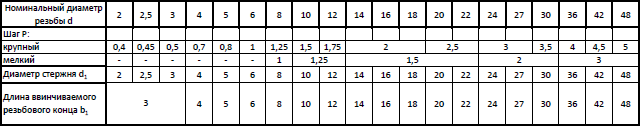

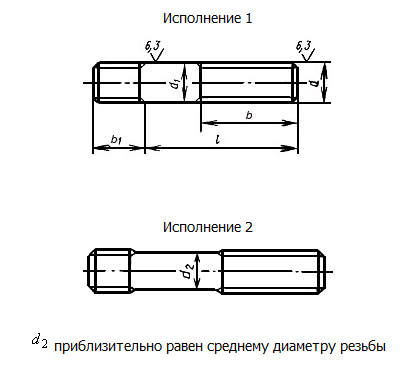

Параметры шпильки по ГОСТ 22040-76 (ГОСТ 22041-76) приведены на чертеже ниже.

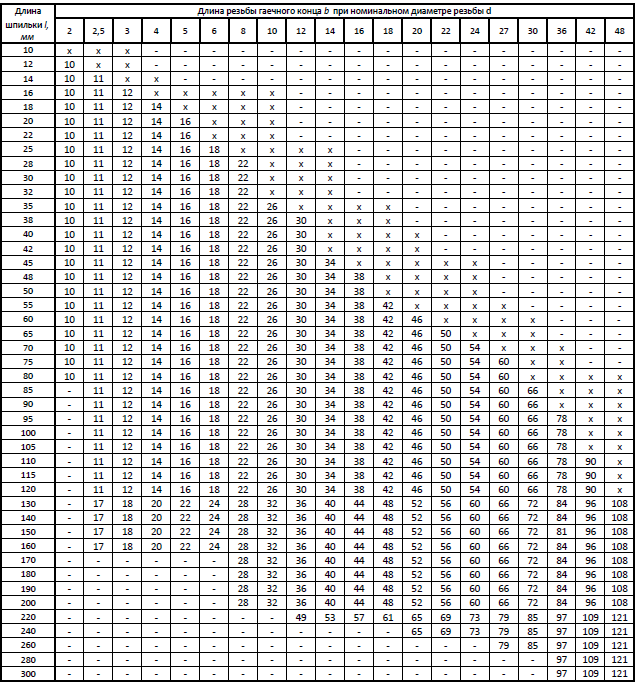

Символ "X" обозначает шпильку с длиной резьбы гаечного конца b = l - 0,5d - 2P

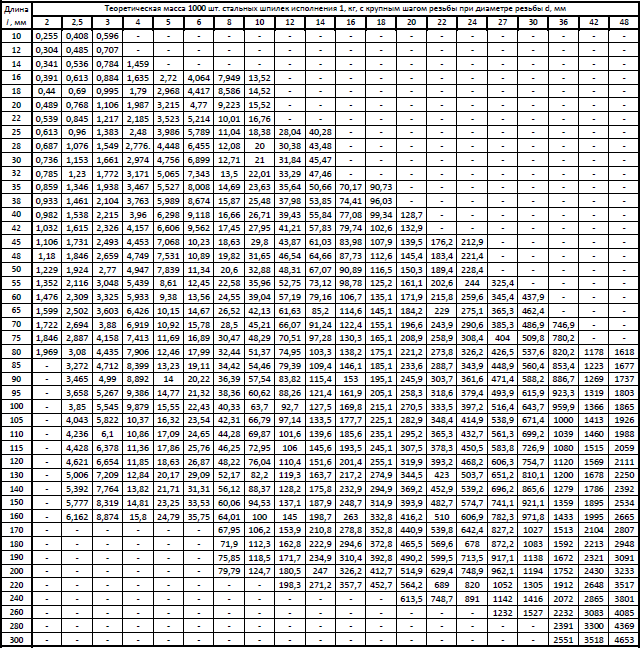

Таблица расчетных масс шпилек Исполнения 1 по ГОСТ 22040-76:

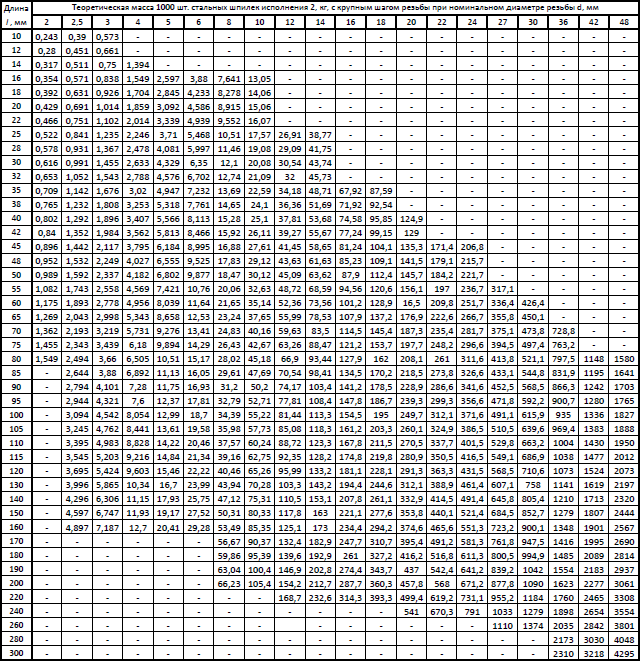

Таблица расчетных масс шпилек Исполнения 2 по ГОСТ 22041-76:
