РАЗМЕР: М8x1...М48x2
Описание товара:
Накидные гайки, производимые по стандарту ГОСТ 13957-74, относятся к специализированному резьбовому крепежу, который обеспечивает надежное соединение трубопроводов по наружному конусу. Детали оснащены сквозными контровочными отверстиями, специально предназначенными для фланцевых типов соединений. Область применения гаек накидных ГОСТ 13957-74 самая разнообразная, это может быть коммунальное хозяйство или нефтегазовая транспортировка, судостроение или промышленность, то есть там, где есть трубопроводы.
Типоразмеры крепежа (d = М8х1–М48х2) напрямую связаны с величинами наружных диаметров трубопроводов (Dн = от 3мм до 38мм). Материалы изготовления метизов: сплавы цветных металлов, нержавеющие, углеродистые и легированные марки стали. Покрытие деталей регламентируется ГОСТом 9.306, чаще всего используется цинк или кадмий с хроматированием, а также производится химическое пассивирование изделий.

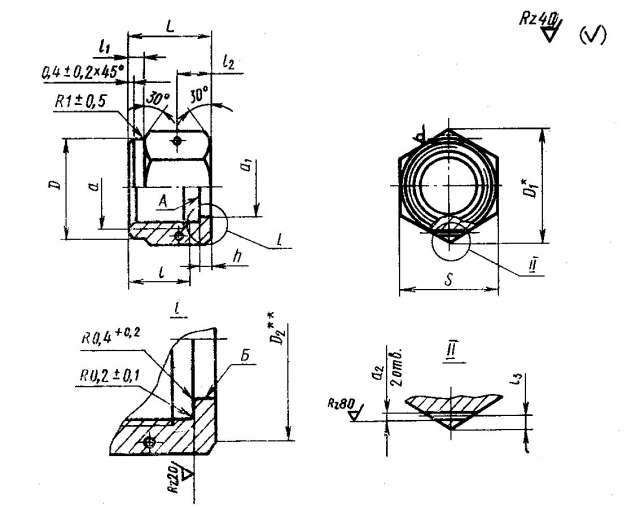

Параметры и конструкция:
Техническая характеристика:
Наружный диаметр труб DH | d | d1 | d2 | D | D1 | S | l | l1 | l2 | l3 | L | h | Масса 100 шт., кг | |
Алюми-ниевый сплав | Сталь | |||||||||||||
3 | М8Х1 | 4,1 | 1 | 12 | 13,8 | 12 | 9 | 4 | 5 | 1,2 | 14 | 3 | - | 0,75 |
4 | М10Х1 | 5,2 | 1,2 | 14 | 16,2 | 14 | 10 | 5,5 | 1,5 | 15 | - | 1,17 | ||
6 | М12Х1 | 7,5 | 17 | 19,6 | 17 | И | 6,5 | 17 | 0,67 | 1,87 | ||||
8 | М14Х1 | 9,5 | 4 | 0,5 | 1,39 | |||||||||
10 | М16Х1 | 11,9 | 19 | 21,9 | 19 | 12 | 7 | 18 | 0,61 | 1,7 | ||||
12 | М20Х1 | 14,2 | 1,5 | 24 | 27,7 | 24 | 15 | 8,5 | 2 | 21 | 1,22 | 3,4 | ||
14 | М22Х1,5 | 16,2 | 27 | 31,2 | 27 | 5 | 8 | 1,56 | 4,34 | |||||
16 | M24X1,5 | 18,2 | 4 | 1,19 | 3,32 | |||||||||
18 | M27X1,5 | 20,2 | 30 | 34,6 | 30 | 8,5 | 22 | 3,5 | 1,49 | 4,15 | ||||
20 | М30Х1,5 | 22,2 | 36 | 41,6 | 36 | 17 | 9,5 | 24 | 4 | 3,09 | 8,61 | |||
22 | МЗЗХ2 | 24,2 | 18 | 10,5 | 26 | 2,45 | 6,82 | |||||||
25 | 27,3 | 19 | 6 | 11 | 28 | 2,69 | 7,5 | |||||||
28 | М39Х2 | 30,3 | 2 | 46 | 53,1 | 45 | 20 | 11,5 | 2,5 | 29 | 4,5 | 4,61 | 12,85 | |
30 | 32,3 | 21 | 12 | 30 | 5 | 5,71 | 15,2 | |||||||
32 | М42Х2 | 34,3 | 5,58 | 15,51 | ||||||||||
34 | М45Х2 | 36,6 | 50 | 57,7 | 50 | 6,62 | 18,45 | |||||||
36 | М48Х2 | 38,6 | 55 | 63,5 | 55 | 22 | 12,5 | 31 | 7,44 | 20,7 | ||||
38 | 40,8 | 7,13 | 19,85 |
Наше предложение:
Компания “МЕГАПРОМКРЕПЬ” принимает заказы на изготовление гаек накидных для соединения трубопроводов по наружному конусу (ГОСТ 13957-74), а также других видов специализированного и обычного крепежа, который производится по современным технологиям, из любых марок стали и имеет высокопрочное покрытие. Качество наших метизов подтверждено соответствующими сертификатами и гарантией производителя. У нас всегда выгодные цены, индивидуальный подход к каждому клиенту, удобная и быстрая доставка.
