Диаметр внутренний (мм): 25, 30, 32, 40
Класс точности: А
Покрытие: без покрытия, оцинкованное
Форма поставки: коробки по 25 кг
Описание товара:
Шайбы для пальцев ГОСТ 9649 (DIN 1440) используются в комплекте с цилиндрическими шкворнями (осями, пальцами) ГОСТ 9650 и разводными шплинтами ГОСТ 397. Основное предназначение деталей — шарнирные соединения, имеющие общее назначение, которые применяются в различных областях народного хозяйства, например в машиностроении, автомобилестроении или станкостроении. При монтаже усиленную шайбу нанизывают на палец и фиксируют шплинтом. Данная деталь, являясь, по сути, упорным подшипником, обеспечивает прочное и максимально плотное соединение, устойчивое к вибрациям и динамическим нагрузкам. Шайбы по ГОСТ 9649 отличаются от стандартных аналогов по ГОСТ 11371 большей толщиной, что делает их усиленными. Детали изготавливают из различных сталей: углеродистые, цветные, нержавеющие. При этом стальные изделия выпускаются с защитным покрытием (желтое хроматирование, гальваническое цинкование) или без него.

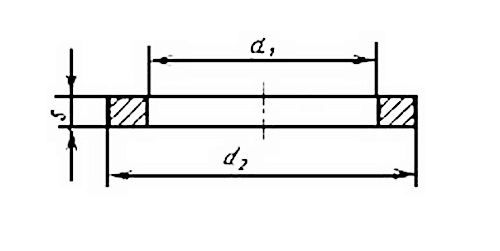

Параметры и конструкция:
Техническая характеристика:
| Диаметр крепежной детали, мм | d1 - внутренний диаметр, мм | d2 - наружный диаметр, мм | S - толщина, мм | Теоретическая масса 1000 шт. шайб, кг |
|---|---|---|---|---|
| 3 | 3 | 6 | 0,8 | 0,14 |
| 4 | 4 | 8 | 0,8 | 0,24 |
| 5 | 5 | 10 | 1,0 | 0,47 |
| 6 | 6 | 12 | 1,6 | 1,06 |
| 8 | 8 | 15 | 2,0 | 2,20 |
| 10 | 10 | 18 | 2,5 | 3,46 |
| 12 | 12 | 20 | 3,0 | 4,00 |
| 14 | 14 | 22 | 3,0 | 5,00 |
| 16 | 16 | 24 | 3,0 | 6,00 |
| 18 | 18 | 28 | 4,0 | 11,00 |
| 20 | 20 | 30 | 4,0 | 12,00 |
| 22 | 22 | 34 | 4,0 | 17,00 |
| 24 | 24 | 37 | 4,0 | 20,00 |
| 25 | 25 | 36 | 4,0 | 16,55 |
| 27 | 27 | 39 | 5,0 | 25,00 |
| 28 | 28 | 40 | 4,0 | 20,12 |
| 30 | 30 | 44 | 5,0 | 32,00 |
| 32 | 32 | 45 | 4,0 | 24,69 |
| 33 | 33 | 47 | 5,0 | 34,00 |
| 36 | 36 | 50 | 6,0 | 44,00 |
| 40 | 40 | 56 | 6,0 | 57,00 |
| 45 | 45 | 60 | 6,0 | 58,00 |
| 50 | 50 | 66 | 8,0 | 92,00 |
| 55 | 55 | 72 | 8,0 | 107,00 |
| 60 | 60 | 78 | 10,0 | 153,10 |
| 65 | 65 | 90 | 8,0 | 191,13 |
| 70 | 70 | 92 | 10,0 | 219,70 |
| 75 | 75 | 100 | 8,0 | 215,79 |
| 80 | 80 | 98 | 12,0 | 237,00 |
| 90 | 90 | 110 | 12,0 | 295,90 |
| 100 | 100 | 120 | 12,0 | 325,60 |
Наше предложение:
Мы предлагаем купить высококачественные шайбы для цилиндрических пальцев (ГОСТ 9649, DIN 1440) с различными параметрами по самым низким ценам. Заказать товар Вы можете прямо у нас на сайте, а мы обеспечим доставку в любой регион Украины в кратчайшие сроки.
